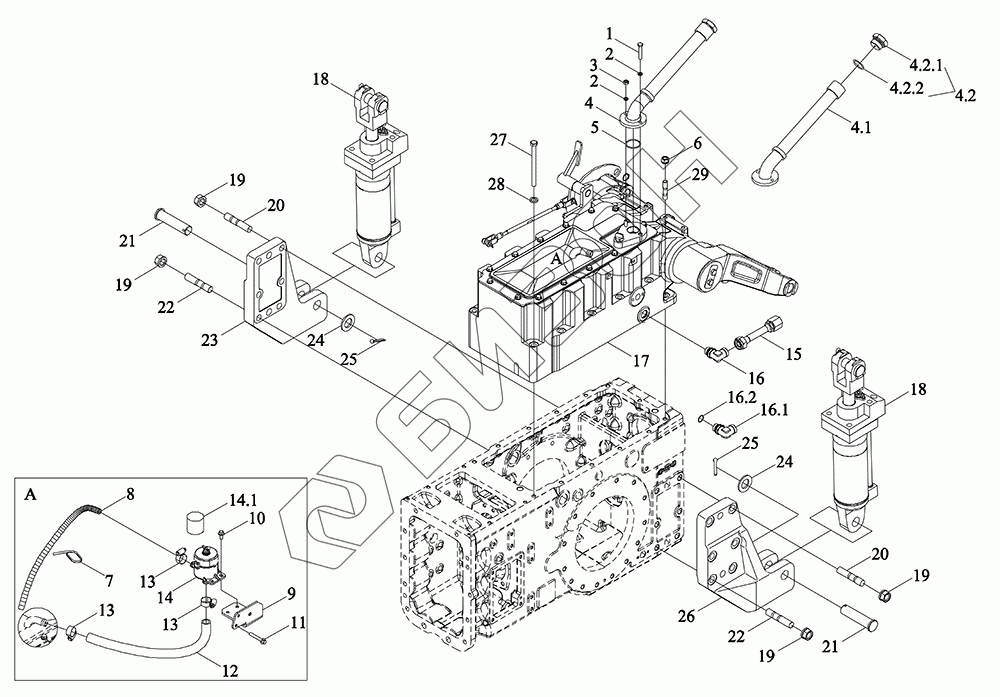

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Монтажный блок подъемника
1
2
2
3
4
4.1
4.2
4.2.1
4.2.2
5
6
7
8
9
10
11
12
13
13
13
14
14.1
15
16
16.1
16.2
17
18
18
19
19
19
19
20
20
21
21
22
22
23
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06551080000 | TS06551080000 | Сборка подъемника в сборе 003 |
Загрузка ...
|
|
| 1 | GBT5783-M8X45-8.8-Zn.B163 | Болт с шестигранной головкой M8X45-8.8-Zn.B163 |
Загрузка ...
|
|
| 2 | GBT93-8-Zn.B163 | Шайба стандартная пружинная 8-Zn.B163 |
Загрузка ...
|
|
| 3 | GBT6170-M8-8-Zn.B163 | Гайка шестигранная, тип 1 M8-8-Zn.B163 |
Загрузка ...
|
|
| 4 | TM5D551010005 | Узел маслозаливной трубы |
Загрузка ...
|
|
| 4.1 | TS06551080024 | Узел заливной горловины сварной |
Загрузка ...
|
|
| 4.2 | TC02551010005 | Комбинация пробки прямого проходного соединения M33 |
Загрузка ...
|
|
| 4.2.1 | TC02551010004 | Пробка M33X2 |
Загрузка ...
|
|
| 4.2.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 5 | GBT3452.1-36.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 36.5X2.65G |
Загрузка ...
|
|
| 6 | SPL-CO-M12-10-F3 | Гайка шестигранная фланцевая M12-10-F3 |
Загрузка ...
|
|
| 7 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 8 | TC03551210027 | Шланг масляный |
Загрузка ...
|
|
| 9 | TS06551080025 | Кронштейн респиратора(сапуна) |
Загрузка ...
|
|
| 10 | GBT16674.1-M8X16-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X16-8.8-Zn.B163 |
Загрузка ...
|
|
| 11 | GBT16674.1-M8X50-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X50-8.8-Zn.B163 |
Загрузка ...
|
|
| 12 | TS06551080026 | Шланг для респиратора |
Загрузка ...
|
|
| 13 | Q67627 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 14 | HF2902.50.3.12 | Узел горловины топливного бака приварной |
Загрузка ...
|
|
| 14.1 | HF2902.50.3.12-01 | Элемент фильтрующийт сапуна гидравлического бака |
Загрузка ...
|
|
| 15 | TC03551210009a | Узел сливной трубки сварной |
Загрузка ...
|
|
| 16 | TC04582390032 | Соединение регулируемое l18 в сборе |
Загрузка ...
|
|
| 16.1 | GBT3738-L18 | Соединитель угловой с регулируемым направлением с обжимной втулкой L18 |
Загрузка ...
|
|
| 16.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 17 | TS06551080001 | Подъемник в сборе |
Загрузка ...
|
|
| 18 | TS06551080023 | Гидроцилиндр подъемный в сборе |
Загрузка ...
|
|
| 19 | SPL-CO-M18-F3 | Гайка шестигранная с фланцем M18-F3 |
Загрузка ...
|
|
| 20 | BZF0006-212 | Шпилька двухсторонняя AM18-M18X55 |
Загрузка ...
|
|
| 21 | FT800.55A.116 | Штифт |
Загрузка ...
|
|
| 22 | GBT899-GM18-M18X65-10.9-Zn.B163 | Шпилька двухсторонняя M18X65-10.9-Zn.B163 |
Загрузка ...
|
|
| 23 | FT800.55A.114c | Кронштейн правого цилиндра |
Загрузка ...
|
|
| 24 | FT800.55A.105 | Шайба |
Загрузка ...
|
|
| 25 | GBT91-6.3X40-Zn.B163 | Шплинт 6.3X40-Zn.B163 |
Загрузка ...
|
|
| 26 | FT800.55A.104c | Кронштейн левого цилиндра |
Загрузка ...
|
|
| 27 | TD800.55-02 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 28 | TB404.312B-01 | Шайба |
Загрузка ...
|
|
| 29 | GBT899-GM12-M12X40-10.9-Zn.B163 | Шпилька двухсторонняя M12X40-10.9-Zn.B163 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
