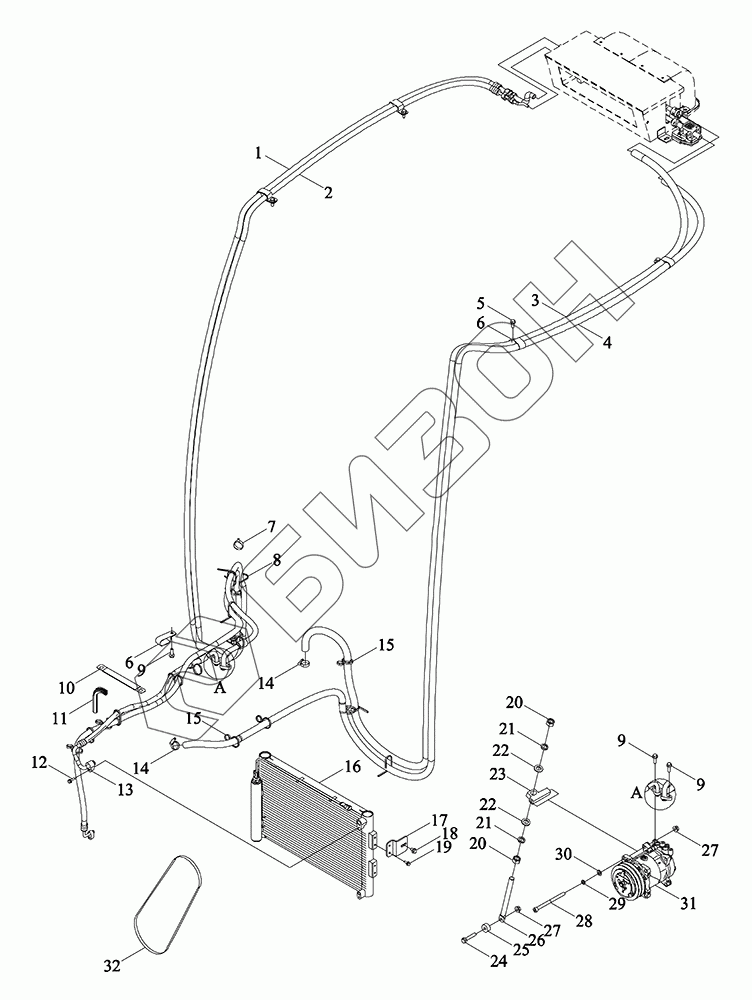

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Система кондиционирования воздуха - двигатель
1
2
3
4
5
6
6
7
8
9
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S812080000K | TD1S812080000K | Система кондиционирования - часть двигателя |
Загрузка ...
|
|
| 1 | TD1S812010003K | Трубопровод комбинированный пара и давления |
Загрузка ...
|
|
| 2 | TD1S812080002K | Трубопровод комбинированный для хранения и испарения |
Загрузка ...
|
|
| 3 | TD1S812080003K | Труба обратная двигателя |
Загрузка ...
|
|
| 4 | TX2S812010015 | Выходная труба двигателя |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X20-8.8-Zn.B163 |
Загрузка ...
|
|
| 6 | TS06811010007 | Зажим фиксированный |
Загрузка ...
|
|
| 7 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 8 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 9 | GBT5789-M8X25-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X25-8.8-Zn.B163 |
Загрузка ...
|
|
| 10 | TD800.811A-04 | Хомут для труб |
Загрузка ...
|
|
| 11 | TS06812010004 | Лента защитная резиновая |
Загрузка ...
|
|
| 12 | GBT5789-M6X25-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M6X25-8.8-Zn.B163 |
Загрузка ...
|
|
| 13 | TD1S812080001K | Трубопровод комбинированный давления и охлаждения |
Загрузка ...
|
|
| 14 | Q67525 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 15 | TG3S488010002 | Хомут-стяжка двойной |
Загрузка ...
|
|
| 16 | TD1S812080010K | Конденсатор в сборе |
Загрузка ...
|
|
| 17 | TY3S812010007K | Кронштейн конденсатора |
Загрузка ...
|
|
| 18 | GBT5789-M8X12-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X12-8.8-Zn.B163 |
Загрузка ...
|
|
| 19 | GBT5789-M6X16-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M6X16-8.8-Zn.B163 |
Загрузка ...
|
|
| 20 | GBT6170-M16-10-Zn.B163 | Гайка шестигранная M16-10-Zn.B163 |
Загрузка ...
|
|
| 21 | GBT93-16-Zn.B163 | Шайба стандартная пружинная |
Загрузка ...
|
|
| 22 | GBT97.1-16-Zn.B163 | Шайба плоская 16-Zn.B163 |
Загрузка ...
|
|
| 23 | CE4R1911080007 | Натяжитель |
Загрузка ...
|
|
| 24 | GBT5789-M10X40-10.9-Zn.B163 | Болт с шестигранной головкой и фланцем M10X40-10.9-Zn.B163 |
Загрузка ...
|
|
| 25 | TM7N812050005 | Прокладка натяжная |
Загрузка ...
|
|
| 26 | TR2S812020010 | Тяга |
Загрузка ...
|
|
| 27 | GBT6177.1-M10-10-Zn.B163 | Гайка шестигранная с фланцем M10-10-Zn.B163 |
Загрузка ...
|
|
| 28 | GBT70.1-M10X135-10.9-Zn.B163 | Винт с цилиндрической головкой и внутренним шестигранником M10X135-10.9-Zn.B163 |
Загрузка ...
|
|
| 29 | GBT93-10-Zn.B163 | Шайба стандартная пружинная 10-Zn.B163 |
Загрузка ...
|
|
| 30 | GBT97.1-10-Zn.B163 | Шайба плоская 10-Zn.B163 |
Загрузка ...
|
|
| 31 | TM5Q812010050 | Сборка компрессора |
Загрузка ...
|
|
| 32 | TD1S812050008K | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
