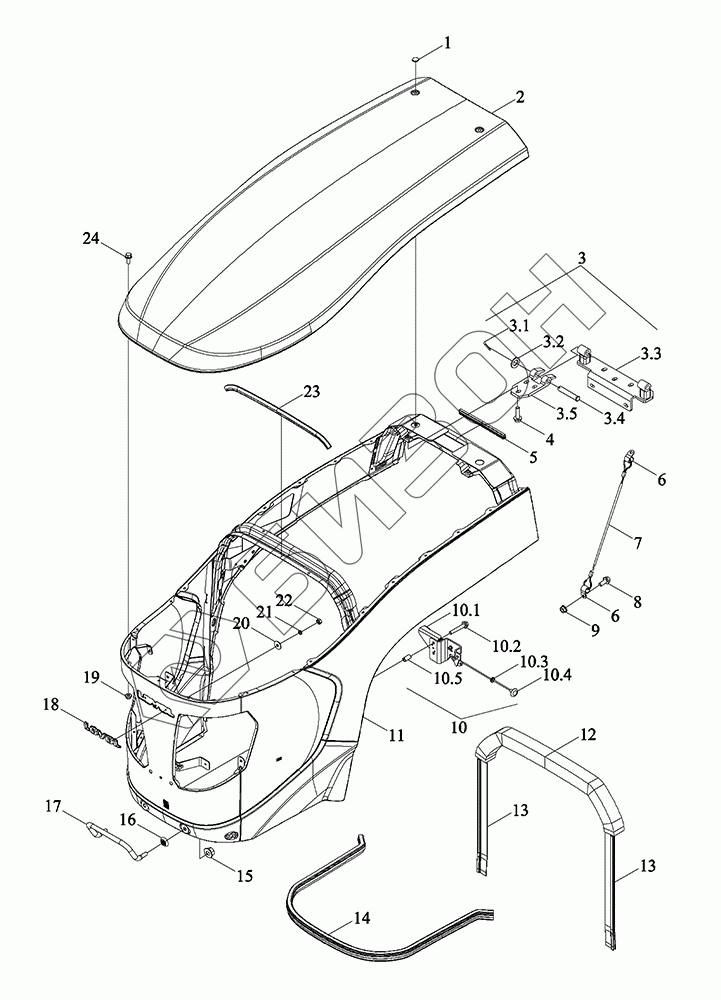

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Боковины капота
1
2
3
3.1
3.2
3.3
3.4
3.5
4
5
6
6
7
8
9
10
10.1
10.2
10.3
10.4
10.5
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D471170000K | TM5D471170000K | Сборка капота |
Загрузка ...
|
|
| TM5D471170001K | TM5D471170001K | Узел подачи капота |
Загрузка ...
|
|
| 1 | TS06471010005 | Заглушка резиновая |
Загрузка ...
|
|
| 2 | TC03471072000 | Узел верхней крышки капота сварной |
Загрузка ...
|
|
| 3 | TM5D471010008K | Узел крепления капота |
Загрузка ...
|
|
| 3.1 | GBT91-3.2X32-Zn.B163 | Шплинт разводной 3.2X32-Zn.B163 |
Загрузка ...
|
|
| 3.2 | GBT97.1-16-Zn.B163 | Шайба плоская 16-Zn.B163 |
Загрузка ...
|
|
| 3.3 | TM5D471010003K | Узел верхнего крепления сварной |
Загрузка ...
|
|
| 3.4 | GBT882-B16X90-Zn.B163 | Штифт |
Загрузка ...
|
|
| 3.5 | FT800B.47B.161 | Петля |
Загрузка ...
|
|
| 4 | GBT5789-M10X35-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M10X35-8.8-Zn.B163 |
Загрузка ...
|
|
| 5 | TS06471010008 | Полоса задняя резиновая для гашения вибраций |
Загрузка ...
|
|
| 6 | TS06471010013 | Зажим троса капота |
Загрузка ...
|
|
| 7 | TS06471010011 | Трос капота |
Загрузка ...
|
|
| 8 | GBT5789-M8X20-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X20-8.8-Zn.B163 |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-Zn.B163 | Гайка шестигранная с фланцем M8-8-Zn.B163 |
Загрузка ...
|
|
| 10 | TM5D473060000K | Сборка замка капота наружная |
Загрузка ...
|
|
| 10.1 | TS06473010002 | Замок капота |
Загрузка ...
|
|
| 10.2 | GBT5789-M8X50-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M8X50-8.8-Zn.B163 |
Загрузка ...
|
|
| 10.3 | TB450.473-02 | Кольцо резиновое |
Загрузка ...
|
|
| 10.4 | TE4S473010101 | Сборка тяги |
Загрузка ...
|
|
| 10.5 | TA700.131-02 | Труба обсадная |
Загрузка ...
|
|
| 11 | TD1S471030011K | Сборка капота сварная |
Загрузка ...
|
|
| 12 | TS06475010002 | Вата уплотнительная на капоте |
Загрузка ...
|
|
| 13 | TS06475010005a | Лента уплотнительная на конце капота |
Загрузка ...
|
|
| 14 | TS06471040009 | Полоса передняя нижняя буферная резиновая |
Загрузка ...
|
|
| 15 | GBT6177.1-M12-8-Zn.B163 | Гайка шестигранная прорезная M12-8-Zn.B163 |
Загрузка ...
|
|
| 16 | TD800.471A-05 | Уплотнитель передней ручки капота в сборе |
Загрузка ...
|
|
| 17 | TS04471010003 | Ручка капота передняя |
Загрузка ...
|
|
| 18 | QLWZL005-173X26.7X5.4-R3-B3 | Эмблема |
Загрузка ...
|
|
| 19 | GBT6177.1-M6-8-Zn.B163 | Гайка шестигранная с фланцем M6-8-Zn.B163 |
Загрузка ...
|
|
| 20 | GBT96.1-5-Zn.B163 | Шайба большая 5-Zn.B163 |
Загрузка ...
|
|
| 21 | GBT93-5-Zn.B163 | Шайба стандартная пружинная 5-Zn.B163 |
Загрузка ...
|
|
| 22 | GBT6170-M5-8-Zn.B163 | Гайка шестигранная M5-8-Zn.B163 |
Загрузка ...
|
|
| 23 | TS06471010007 | Полоса передняя амортизационная |
Загрузка ...
|
|
| 24 | GBT5789-M6X16-8.8-Zn.B163 | Болт с шестигранной головкой и фланцем M6X16-8.8-Zn.B163 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
