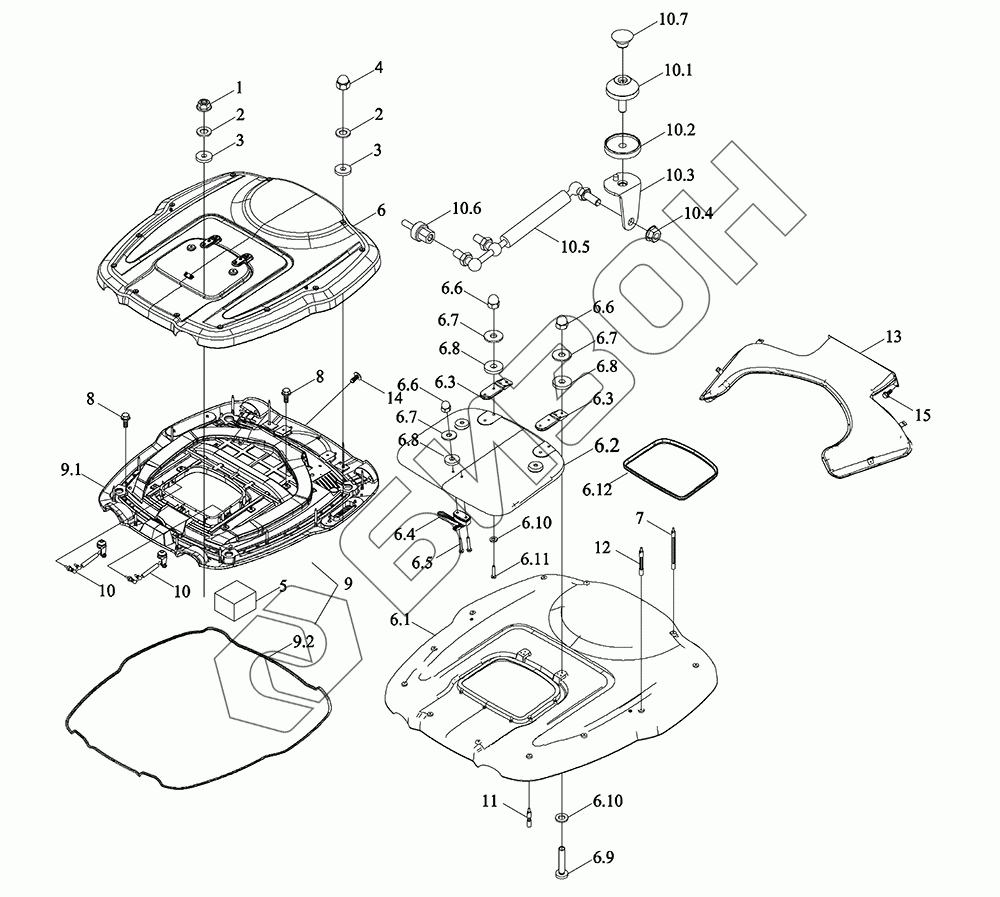

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Крыша кабины
1
2
2
3
3
4
5
6
6А
6.1
6.2
6.3
6.3
6.4
6.5
6.6
6.6
6.6
6.7
6.7
6.7
6.8
6.8
6.8
6.9
6.10
6.10
6.11
6.12
7
8
8
9
9.1
9.2
10
10
10.1
10.2
10.3
10.4
10.5
10.6
10.7
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06453015000K | TS06453015000K | Крышка верхняя в сборе |
Загрузка ...
|
|
| TM5D451010000K | TM5D451010000K | Сборка кабины |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 2 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 3 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 4 | GBT923-M6-A1-50 | Гайка колпачковая шестигранная |
Загрузка ...
|
|
| 5 | TS06453015010 | Губка |
Загрузка ...
|
|
| 6 | TS06453015100d | Накладка внешняя верхняя |
Загрузка ...
|
|
| 6А | TS06453015100e | Сборка верхняя наружная |
Загрузка ...
|
|
| 6.1 | TS06453015107b | Корпус крыши наружный |
Загрузка ...
|
|
| 6.2 | TS06453015101a | Корпус наружного люка крыши |
Загрузка ...
|
|
| 6.3 | TS06453015103 | Шарнир наружный открывания люка |
Загрузка ...
|
|
| 6.4 | TS06453015102 | Ручка наружного люка |
Загрузка ...
|
|
| 6.5 | GBT818-M6X40-4.8-A2L | Винт M6X40-4.8-A2L |
Загрузка ...
|
|
| 6.6 | GBT923-M6-A1-50 | Гайка колпачковая шестигранная |
Загрузка ...
|
|
| 6.7 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 6.8 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 6.9 | GBT818-M6X20-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X20-4.8-A2L |
Загрузка ...
|
|
| 6.10 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 6.11 | GBT818-M6X30-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-A2L |
Загрузка ...
|
|
| 6.12 | TS06453015400 | Уплотнитель люка |
Загрузка ...
|
|
| 7 | TS06453015204 | Болт внутренний верхний соединительный 2 |
Загрузка ...
|
|
| 8 | GBT5789-M6X20-8.8-A2L | Болт с шестигранной головкой и фланцем M6X20-8.8-A2L |
Загрузка ...
|
|
| 9 | TS06453015202d | Крыша внутренняя в сборе |
Загрузка ...
|
|
| 9.1 | TS06453015200d | Элемент составной внутренней крыши с кондиционером |
Загрузка ...
|
|
| 9.2 | TS06453015501 | Лента уплотнительная верхней крышки в сборе |
Загрузка ...
|
|
| 10 | TS06453015600 | Узел установки газовой пружины |
Загрузка ...
|
|
| 10.1 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
|
| 10.2 | TS06453015605 | Прокладка внешняя крепежной втулки |
Загрузка ...
|
|
| 10.3 | TS06453015607 | Кронштейн монтажный сварной |
Загрузка ...
|
|
| 10.4 | GBT6177.1-M8-10-A2L | Гайка шестигранная с фланцем M8-10-A2L |
Загрузка ...
|
|
| 10.5 | TS06453015601 | Пружина пневматическая |
Загрузка ...
|
|
| 10.6 | TS06453015602 | Основание монтажное I |
Загрузка ...
|
|
| 10.7 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 11 | TS06453015205 | Болт внутренний верхний соединительный 3 |
Загрузка ...
|
|
| 12 | TS06453015203 | Болт внутренний верхний соединительный 1 |
Загрузка ...
|
|
| 13 | TS06453015320a | Узел нижнего воздуховода |
Загрузка ...
|
|
| 14 | Q69208 | Штифт пластиковый разводной |
Загрузка ...
|
|
| 15 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
