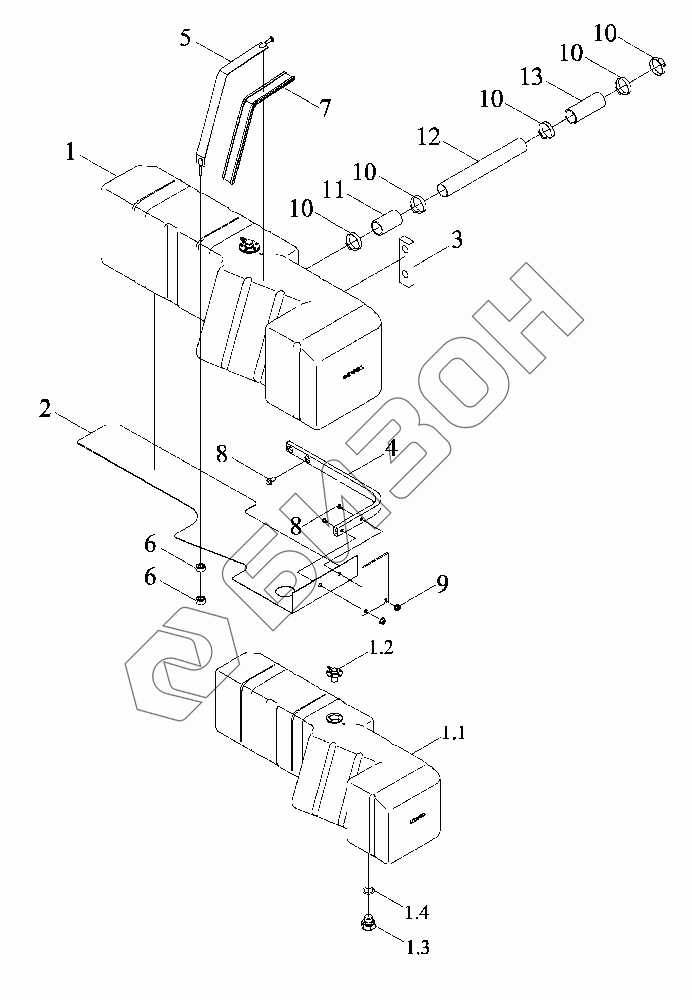

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Бак топливный с кронштейном 1
1
1.1
1.2
1.3
1.4
2
3
4
5
6
6
7
8
8
9
10
10
10
10
10
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06502040000 | TS06502040000 | Топливный бак с кронштейном в сборе |
Загрузка ...
|
|
| 1 | TH02502010001a | Вспомогательный топливный бак в сборе |
Загрузка ...
|
|
| 1.1 | TH02502010011 | Корпус картера |
Загрузка ...
|
|
| 1.2 | TC03501080021 | Клапан невозвратный |
Загрузка ...
|
|
| 1.3 | FT65.50.226 | Пробка для слива масла |
Загрузка ...
|
|
| 1.4 | TS09580010005 | Кольцо в форме О |
Загрузка ...
|
|
| 2 | TH02502010007 | Планка защитная |
Загрузка ...
|
|
| 3 | TH02502010009 | Прокладка резиновая |
Загрузка ...
|
|
| 4 | TS06502030007 | Кронштейн |
Загрузка ...
|
|
| 5 | TS06502030004 | Хомут гибкий |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 7 | TD800.502-02 | Лента резиновая |
Загрузка ...
|
|
| 8 | GBT16674.1-M12X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 10 | Q67664 | Хомут шланга B-типа |
Загрузка ...
|
|
| 11 | TG1204.501-02 | Соединительная труба |
Загрузка ...
|
|
| 11 | TH02502010013 | Соединительная труба |
Загрузка ...
|
|
| 12 | TG1204.501-03 | Соединительная труба |
Загрузка ...
|
|
| 12 | TH02502010012 | Соединительная труба |
Загрузка ...
|
|
| 13 | TS06502010017 | Соединительная труба |
Загрузка ...
|
|
| 13 | TH02502010013 | Соединительная труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
