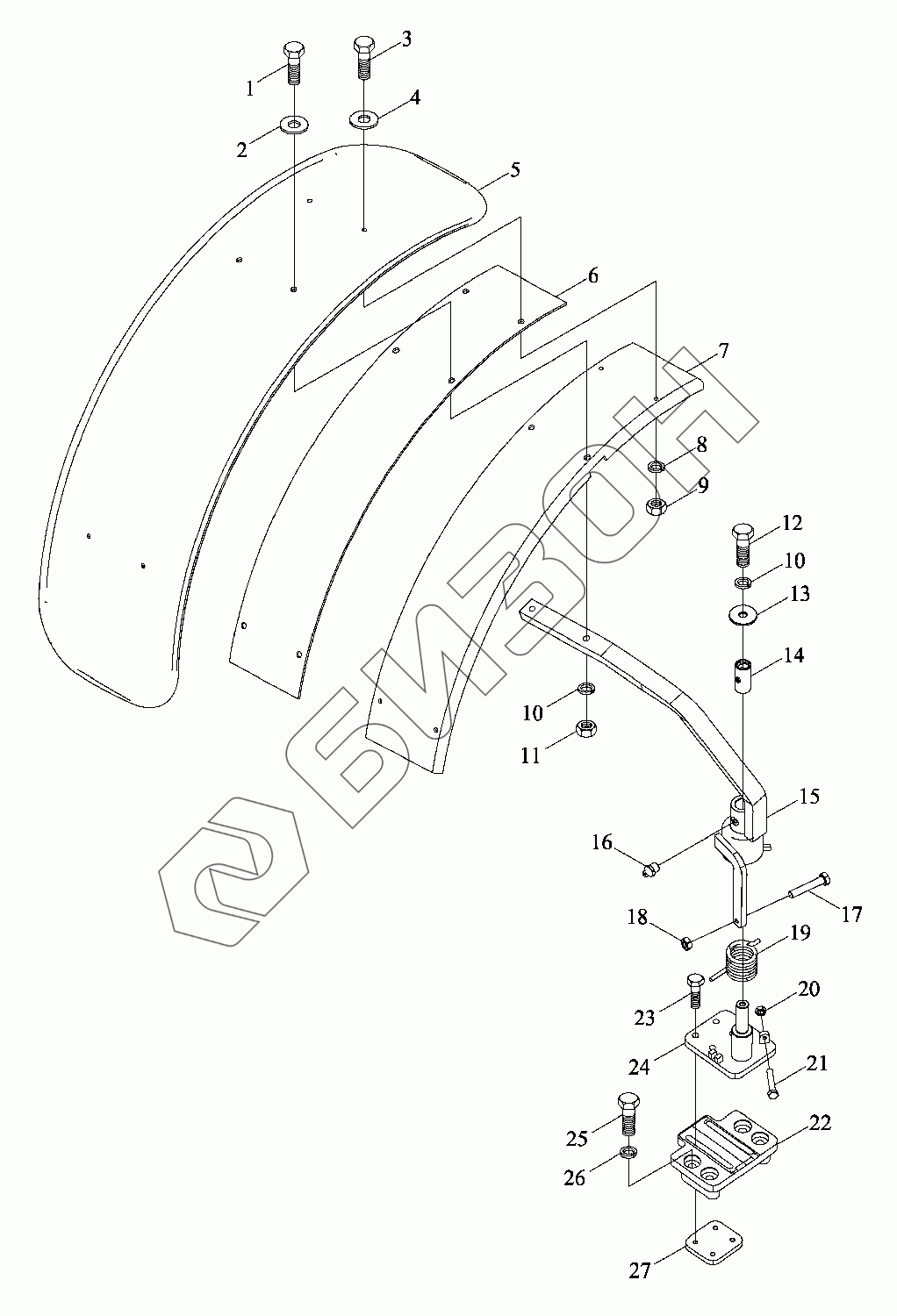

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Брызговик левый передний
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S476010000K | TD2S476010000K | Брызговик левый передний в сборе |
Загрузка ...
|
|
| 1 | GBT5782-M12X65-A2-70 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT96.1-12-A2 | Шайба большая |
Загрузка ...
|
|
| 3 | GBT5783-M8X35-A2-70 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 5 | TD2S476010001K | Щиток грязевой |
Загрузка ...
|
|
| 6 | TG1254.477-05 | Подушка амортизационная |
Загрузка ...
|
|
| 7 | TG1254.477-02 | Пластина левая усилительная |
Загрузка ...
|
|
| 8 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 9 | GBT6170-M8-A2-70 | Гайка |
Загрузка ...
|
|
| 10 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 11 | GBT6170-M12-A2-70 | Гайка |
Загрузка ...
|
|
| 12 | GBT5783-M12X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TB400.475-07 | Шайба |
Загрузка ...
|
|
| 14 | TB400.475-05 | Втулка |
Загрузка ...
|
|
| 15 | TD2S476010005K | Кронштейн |
Загрузка ...
|
|
| 16 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 17 | GBT5783-M10X55-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 19 | TG1254.477-03 | Пружина кручения |
Загрузка ...
|
|
| 20 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 21 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 22 | TG1254.477-04 | Кронштейн опорный |
Загрузка ...
|
|
| 23 | GBT5783-M12X55-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | TG1254.477.2 | Плита монтажная |
Загрузка ...
|
|
| 25 | GBT5783-M16X70-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 26 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 27 | TD2S476010004K | Пластина крепёжная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
