Td2sa1304-007k
-
Кронштейн кабины задний

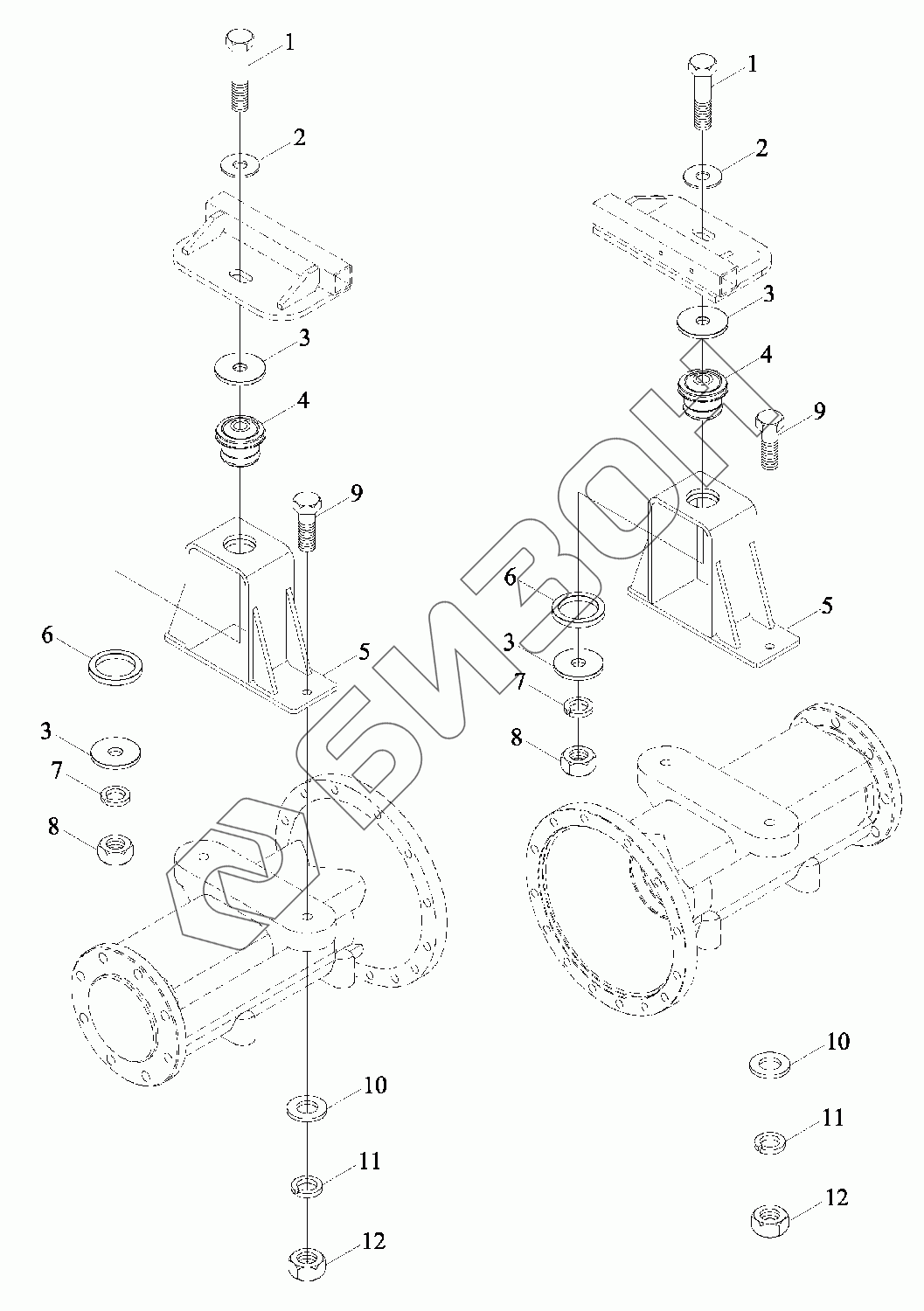

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Кронштейн кабины задний
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| TD3P458010000 |
TD3P458010000 |
|
Соединитель задний в сборе |
Загрузка ...
|
| 1 |
GBT5782-M20X100-10.9-A9L |
|
Болт с шестигранной головкой M20X100-10.9-A9L |
Загрузка ...
|
| 2 |
TS06457010011 |
|
Прокладка переднего соединения |
Загрузка ...
|
| 3 |
TD800.457B.1-02 |
|
Кольцо ограничительное |
Загрузка ...
|
| 4 |
TS06457010010 |
|
Блок буферный |
Загрузка ...
|
| 5 |
TD3P458010001 |
|
Соединение |
Загрузка ...
|
| 6 |
TS04457010023 |
|
Диафрагма резиновая |
Загрузка ...
|
| 7 |
GBT93-20-A3L |
|
Шайба стандартная пружинная 20-A3L |
Загрузка ...
|
| 8 |
GBT6170-M20-10-A9L |
|
Гайка шестигранная тип 1 M20-10-A9L |
Загрузка ...
|
| 9 |
GBT5782-M16X60-10.9-A3L |
|
Болт с шестигранной головкой |
Загрузка ...
|
| 10 |
GBT97.1-16-A3L |
|
Шайба плоская 16-A3L |
Загрузка ...
|
| 11 |
GBT93-16-A3L |
|
Шайба стандартная пружинная 16-A3L |
Загрузка ...
|
| 12 |
GBT6170-M16-8-A3L |
|
Гайка шестигранная M16-8-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
