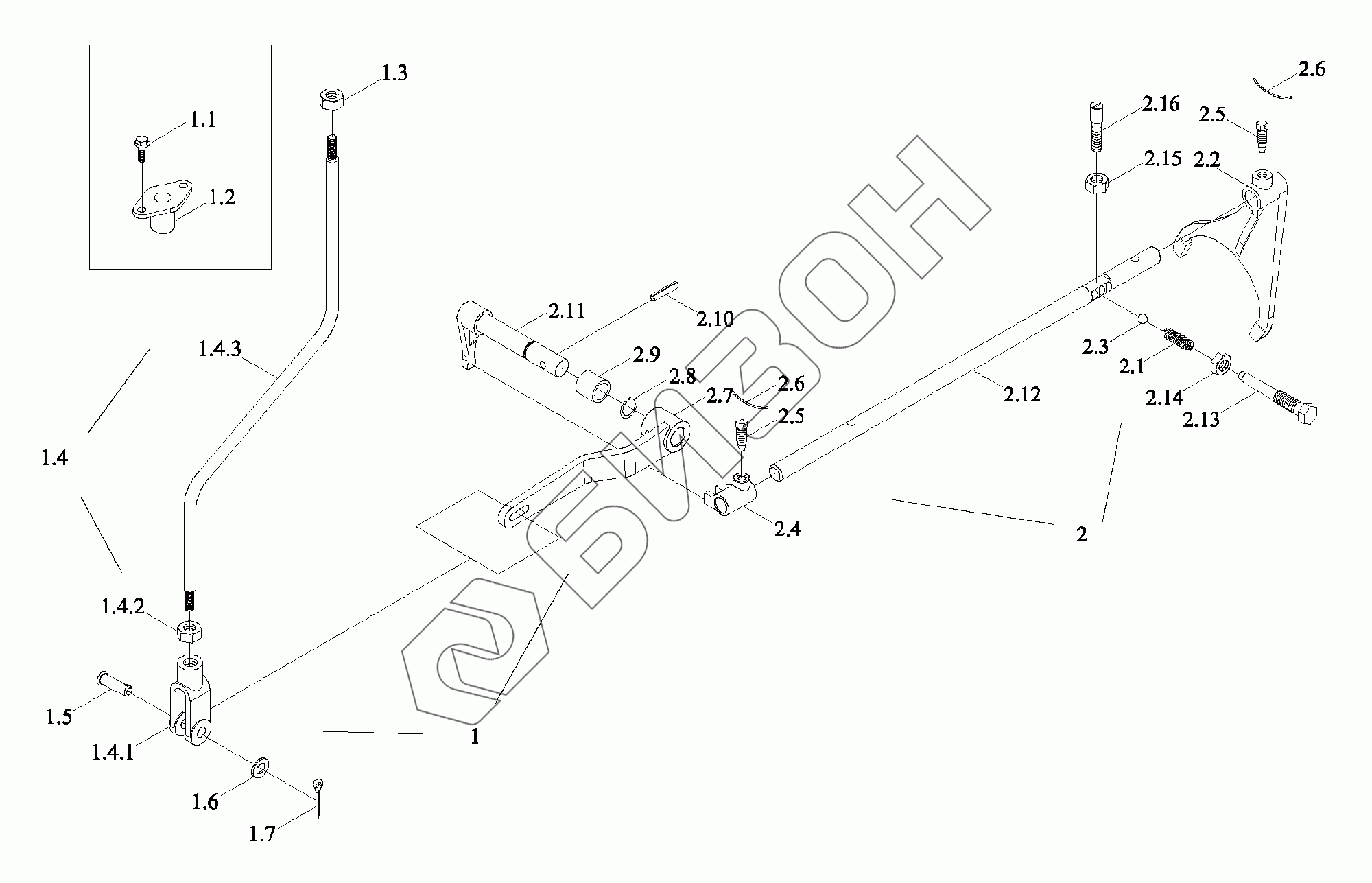

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Механизм управления отбором мощности

Тип техники

Марка

Модель

Схема

TD3P413010000

1.1

1.2

1.3

1.4

1.4.1

1.4.2

1.4.3

1.5

1.6

1.7

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

2.16

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TD3P413010000	TD3P413010000	Механизм управления отбором мощности в сборе	Загрузка ...
1	TD3P413010003	Механизм управления отбором мощности в сборе	Загрузка ...
1.1	GBT16674.1-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...
1.2	FT800A.41.173	Фланец	Загрузка ...
1.3	GBT6170-M10-8-A3L	Гайка	Загрузка ...
1.4	TD3P413010001	Рычаг управления	Загрузка ...
1.4.1	FT804.42.150	Вилка передняя	Загрузка ...
1.4.2	GBT6170-M10-8-A3L	Гайка	Загрузка ...
1.4.3	TD3P413010002	Рычаг управления	Загрузка ...
1.5	GBT882-B8X26-A3L	Ось	Загрузка ...
1.6	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
1.7	GBT91-2X20-A3L	Шплинт	Загрузка ...
2	TD3P413010004	Механизм управления отбором мощности в сборе	Загрузка ...
2.1	FT800.37.139	Пружина	Загрузка ...
2.2	TF1004.413-02	Вилка отводная	Загрузка ...
2.3	GBT308-10-G100-b	Шарик стальной	Загрузка ...
2.4	FT800.41.240a	Поводок	Загрузка ...
2.5	FT800.37.194	Винт	Загрузка ...
2.6	TD904.421.2-04	Проволока стальная	Загрузка ...
2.7	TC05413010002	Рычаг качающийся	Загрузка ...
2.8	GBT3452.1-17.0X1.80G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
2.9	TF1004.413-05	Втулка	Загрузка ...
2.10	QLWZB140-8X35	Палец	Загрузка ...
2.11	TF1004.413.1a	Рычаг качающийся	Загрузка ...
2.12	TF1004.413-01b	Ось вилки переключения	Загрузка ...
2.13	TF1004.413-04b	Винт	Загрузка ...
2.14	GBT6172.1-M12-04-A3L	Болт	Загрузка ...
2.15	GBT6172.1-M16-04-A3L	Гайка шестигранная тонкая	Загрузка ...
2.16	TD800.413-01	Винт	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
