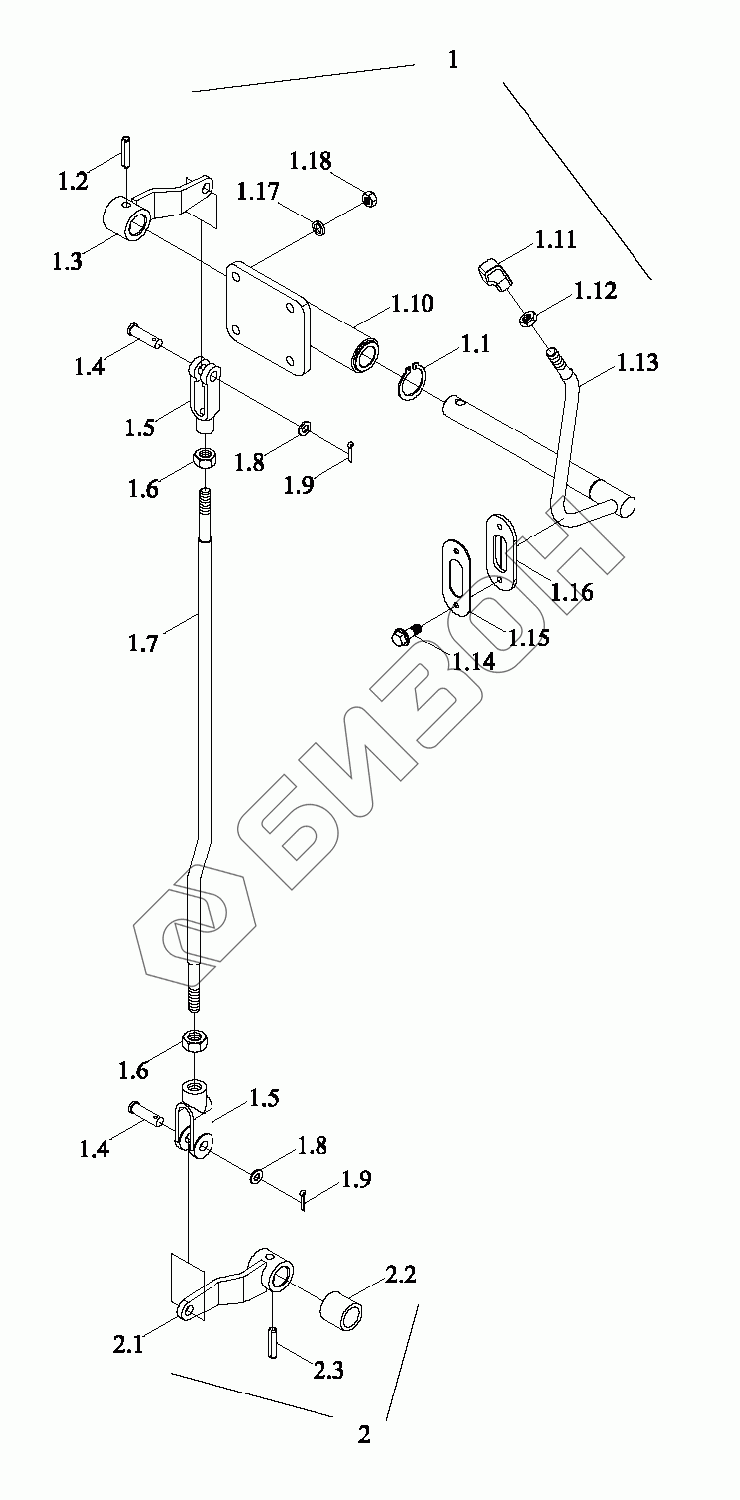

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Механизм управления раздаточной коробкой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.4
1.5
1.5
1.6
1.6
1.7
1.8
1.8
1.9
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
2
2.1
2.2
2.3
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD3P423010000 TD3P423010000 Механизм управления раздаточной коробкой в сборе
Загрузка ...
1 TD3P423010002 Механизм управления раздаточной коробкой в сборе
Загрузка ...
1.1 GBT894.1-20-A3L Кольцо стопорное
Загрузка ...
1.2 QLWZB140-8X32 Палец
Загрузка ...
1.3 TS06423010012 Рычаг качающийся
Загрузка ...
1.4 GBT882-B10X30-A3L Ось
Загрузка ...
1.5 FT300.43.108 Вилка передняя
Загрузка ...
1.6 GBT6170-M10-8-A3L Гайка
Загрузка ...
1.7 TD3P423010001 Тяга
Загрузка ...
1.8 GBT97.1-10-A3L Шайба плоская
Загрузка ...
1.9 GBT91-3.2X28-A3L Шплинт
Загрузка ...
1.10 TS06423010008 Кронштейн
Загрузка ...
1.11 TS04423010001 Ручка управления
Загрузка ...
1.12 GBT6172.1-M10-04-A3L Гайка шестигранная тонкая
Загрузка ...
1.13 TS06423010001 Рычаг управления
Загрузка ...
1.14 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
1.15 TS06423010015 Пластина нажимная
Загрузка ...
1.16 TS06423010014 Уплотнение
Загрузка ...
1.17 GBT93-8-A3L Гровер
Загрузка ...
1.18 GBT6170-M8-8-A2L Гайка
Загрузка ...
2 TD3P423010003 Механизм управления раздаточной коробкой в сборе
Загрузка ...
2.1 TS06423010005a Рычаг качающийся
Загрузка ...
2.2 FT804.42B.160a Втулка
Загрузка ...
2.3 QLWZB140-8X32 Палец
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
