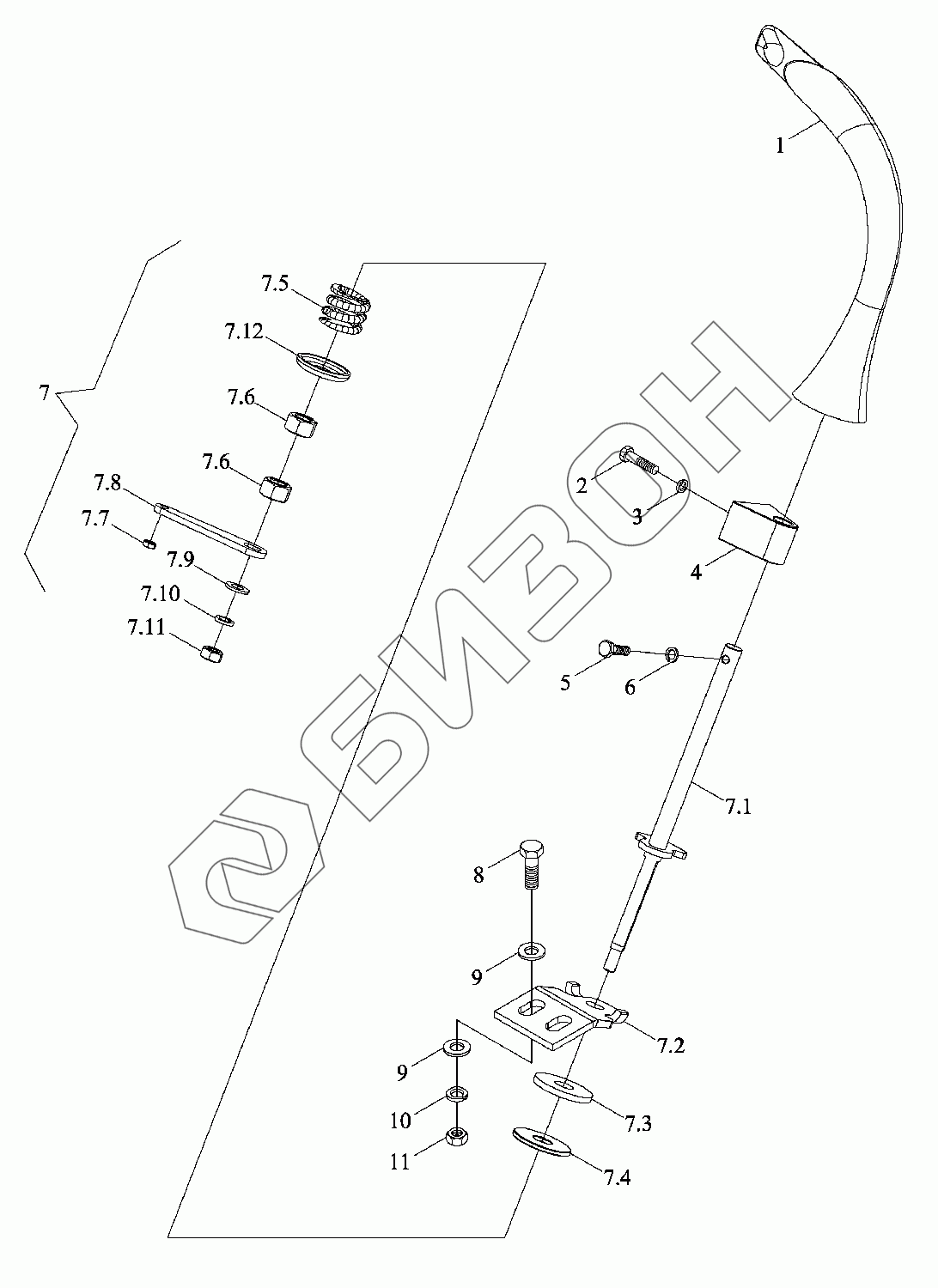

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Механизм управления ручным акселератором
1
2
3
4
5
6
7
7.1
7.2
7.3
7.4
7.5
7.6
7.6
7.7
7.8
7.9
7.10
7.11
7.12
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06201010000 | TS06201010000 | Механизм управления ручным акселератором в сборе |
Загрузка ...
|
|
| 1 | TS06201010001 | Ручка управления |
Загрузка ...
|
|
| 2 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 4 | TS06201010002 | Каретка направляющая |
Загрузка ...
|
|
| 5 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 6 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 7 | TS06201010003 | Механизм управления ручным акселератором |
Загрузка ...
|
|
| 7.1 | TS06201010005 | Рычаг управления |
Загрузка ...
|
|
| 7.2 | TG1204.20A.2-01 | Плита упорная |
Загрузка ...
|
|
| 7.3 | FT300.43.159 | Пластинка фрикционная |
Загрузка ...
|
|
| 7.4 | TS06201010008 | Шайба большая |
Загрузка ...
|
|
| 7.5 | TS06201010007 | Пружина |
Загрузка ...
|
|
| 7.6 | GBT6173-M12X1.25-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 7.7 | GBT6184-M5-8 | Болт |
Загрузка ...
|
|
| 7.8 | TS06201010009 | Рычаг качающийся |
Загрузка ...
|
|
| 7.9 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 7.10 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 7.11 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 7.12 | TS06201010006 | Сиденье пружины |
Загрузка ...
|
|
| 8 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | GBT97.1-10-A0P | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 11 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
