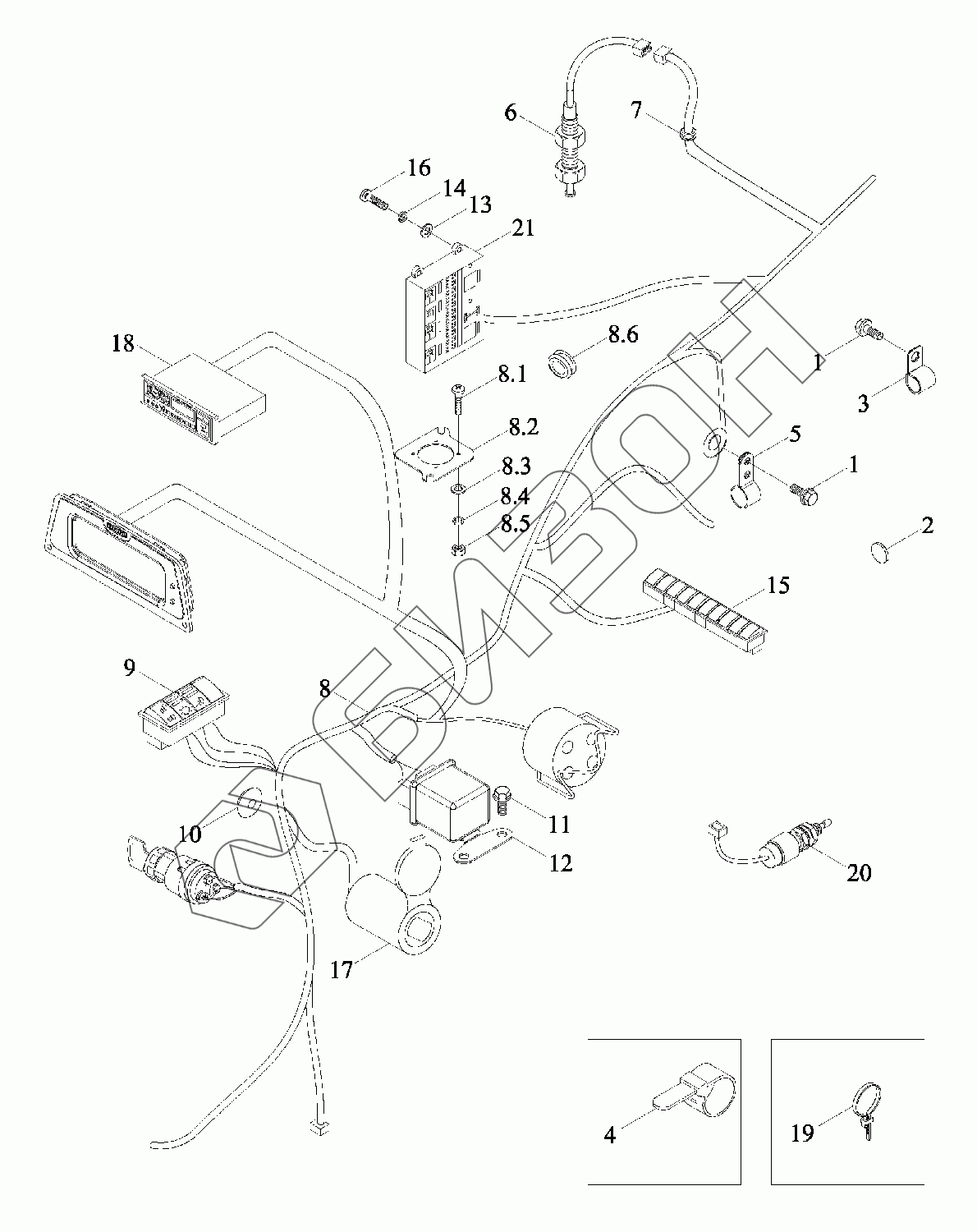

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Монтажный блок жгута проводов кузова
1
1
2
3
4
5
6
7
8
8.1
8.2
8.3
8.4
8.5
8.6
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S482030000K | TD2S482030000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | QLWZL002-60X1.5 | Компенсатор |
Загрузка ...
|
|
| 3 | TF1204.481B-01 | Скоба зажимная |
Загрузка ...
|
|
| 4 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 5 | TS06482010005 | Скоба зажимная |
Загрузка ...
|
|
| 6 | FT800A.48L.088 | Выключатель стояночного тормоза |
Загрузка ...
|
|
| 7 | FT65.48.094 | Диафрагма резиновая |
Загрузка ...
|
|
| 8 | TD2S482010002K | Жгут проводов |
Загрузка ...
|
|
| 8.1 | GBT818-M3X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 8.2 | TS06482010008 | Пластина для крепления штекера |
Загрузка ...
|
|
| 8.3 | GBT97.1-3-A3L | Шайба плоская |
Загрузка ...
|
|
| 8.4 | GBT93-3-A3L | Гровер |
Загрузка ...
|
|
| 8.5 | GBT6170-M3-8-A2L | Гайка |
Загрузка ...
|
|
| 8.6 | TS06484010018 | Диафрагма резиновая |
Загрузка ...
|
|
| 9 | TS04482010006 | Выключатель |
Загрузка ...
|
|
| 10 | TS06482010011 | Диафрагма резиновая |
Загрузка ...
|
|
| 11 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | FT300.48.055 | Реле |
Загрузка ...
|
|
| 13 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 15 | TS06482010001K | Выключатель |
Загрузка ...
|
|
| 16 | GBT818-M6X25-4.8-A2L | Винт |
Загрузка ...
|
|
| 17 | TS06482010006 | Антенна |
Загрузка ...
|
|
| 18 | TS04482010010 | MP3 |
Загрузка ...
|
|
| 19 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 20 | RV03701000007 | Выключатель |
Загрузка ...
|
|
| 21 | TC05482140002K | Коробка электрооборудования |
Загрузка ...
|
|
| 21.1 | FT300.48D.2.2.2 | Реле |
Загрузка ...
|
|
| 21.2 | GE20H16Y.34.6-04 | Реле основного источника питания |
Загрузка ...
|
|
| 21.3 | TS06482010004 | Реле |
Загрузка ...
|
|
| 21.4 | FT300.48.513 | Реле |
Загрузка ...
|
|
| 21.5 | TD9600000900 | Защелка |
Загрузка ...
|
|
| 21.6 | TD9600001100 | Защелка |
Загрузка ...
|
|
| 21.7 | TD9600000700 | Защелка |
Загрузка ...
|
|
| 21.8 | TD9600000800 | Защелка |
Загрузка ...
|
|
| 21.9 | TD9600000500 | Защелка |
Загрузка ...
|
|
| 21.10 | TD9600000600 | Защелка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
