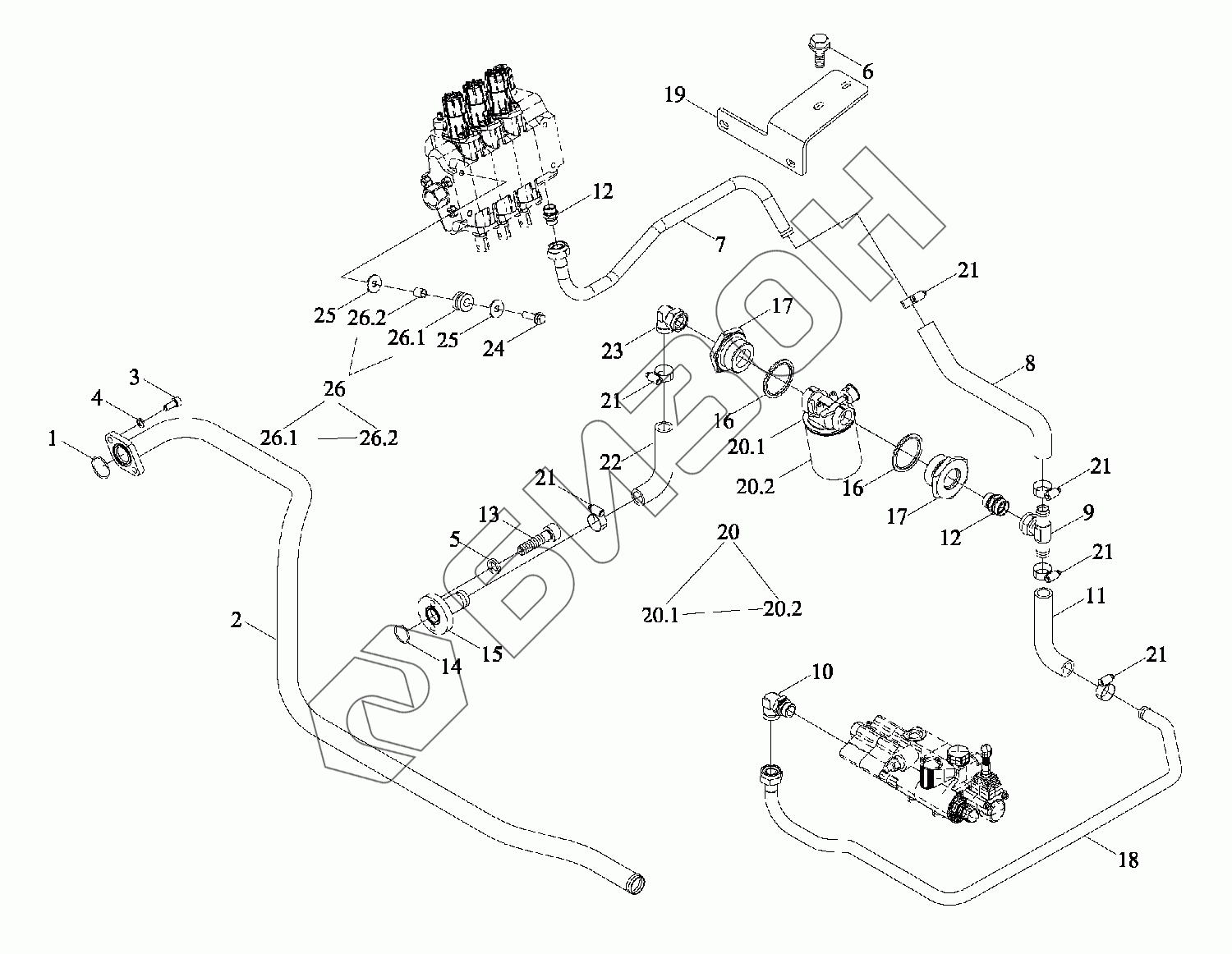

Графический каталог запасных частей к технике: LOVOL TD2SA1304-007K. Устройство гидравлической системы 2
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
19
20
20.1
20.2
21
21
21
21
21
21
22
23
24
25
25
26
26.1
26.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S582050000K | TD2S582050000K | Гидравлическая система |
Загрузка ...
|
|
| 1 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 2 | TS06582170001 | Маслопровод |
Загрузка ...
|
|
| 3 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 4 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 7 | TS06582150019 | Труба |
Загрузка ...
|
|
| 8 | TS06582220006 | Труба |
Загрузка ...
|
|
| 9 | TS06582170029 | Штуцер соединительный |
Загрузка ...
|
|
| 10 | GBT3754-L22 | Штуцер соединительный |
Загрузка ...
|
|
| 11 | TS06582170031 | Шланг резиновый |
Загрузка ...
|
|
| 12 | TD924.582N.16 | Штуцер соединительный |
Загрузка ...
|
|
| 13 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 14 | GBT3452.1-22.4X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 15 | TS06582180019 | Труба |
Загрузка ...
|
|
| 16 | JBT982-42 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | TK4030300200 | Штуцер соединительный M42X2-M27X2 |
Загрузка ...
|
|
| 18 | TS06582170017 | Труба |
Загрузка ...
|
|
| 19 | TS06582170023 | Кронштейн |
Загрузка ...
|
|
| 20 | TS06582170013 | Фильтр |
Загрузка ...
|
|
| 20.1 | TS06582170014 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 20.2 | TS06582170015 | Фильтр возврата масла |
Загрузка ...
|
|
| 21 | Q67632 | Хомут шланга B-типа |
Загрузка ...
|
|
| 22 | TD924.582N.22 | Шланг |
Загрузка ...
|
|
| 23 | TD924.582N.11 | Маслопровод |
Загрузка ...
|
|
| 24 | GBT16674.1-M10X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 26 | TS06582150044 | Блок демпфирующий |
Загрузка ...
|
|
| 26.1 | TS06582150042 | Блок демпфирующий |
Загрузка ...
|
|
| 26.2 | TS06582150043 | Канал междутрубный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
