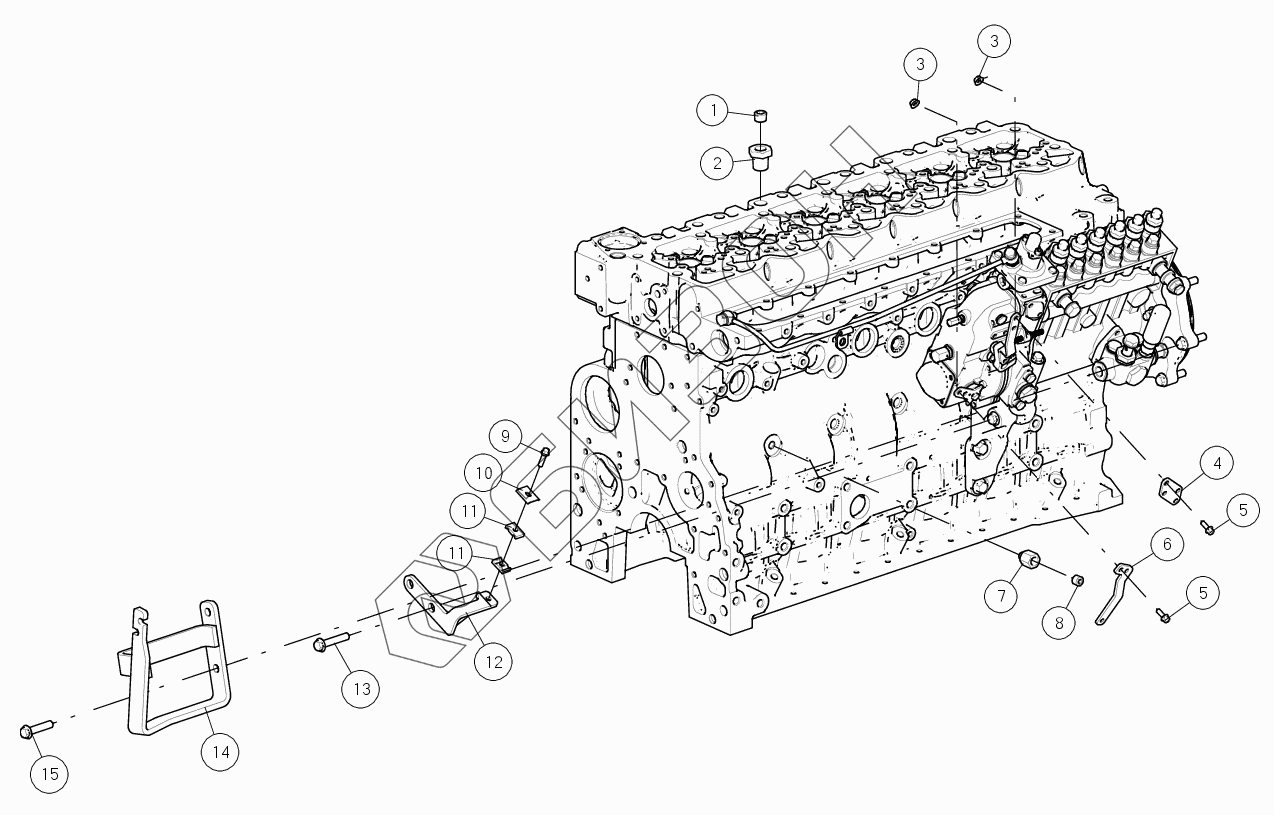

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Детали крепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 B00004769 Заглушка
Загрузка ...
2 D00-219-14 Соединение переходное
Загрузка ...
3 B00005106 Гайка с фланцем
Загрузка ...
4 S00041881 Кронштейн
Загрузка ...
5 B00005550 Болт с фланцем
Загрузка ...
6 S00042469 Рукоятка
Загрузка ...
7 S00018877 Штуцер соединительный
Загрузка ...
8 B00004647 Заглушка
Загрузка ...
9 B00005552 Болт с фланцем
Загрузка ...
10 D26-105-02 Зажим трубный
Загрузка ...
11 D26-104-02 Подушка косынки
Загрузка ...
12 S00042447 Кронштейн
Загрузка ...
13 B00005155 Болт с фланцем
Загрузка ...
14 S00042448 Кронштейн
Загрузка ...
15 B00005159 Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
