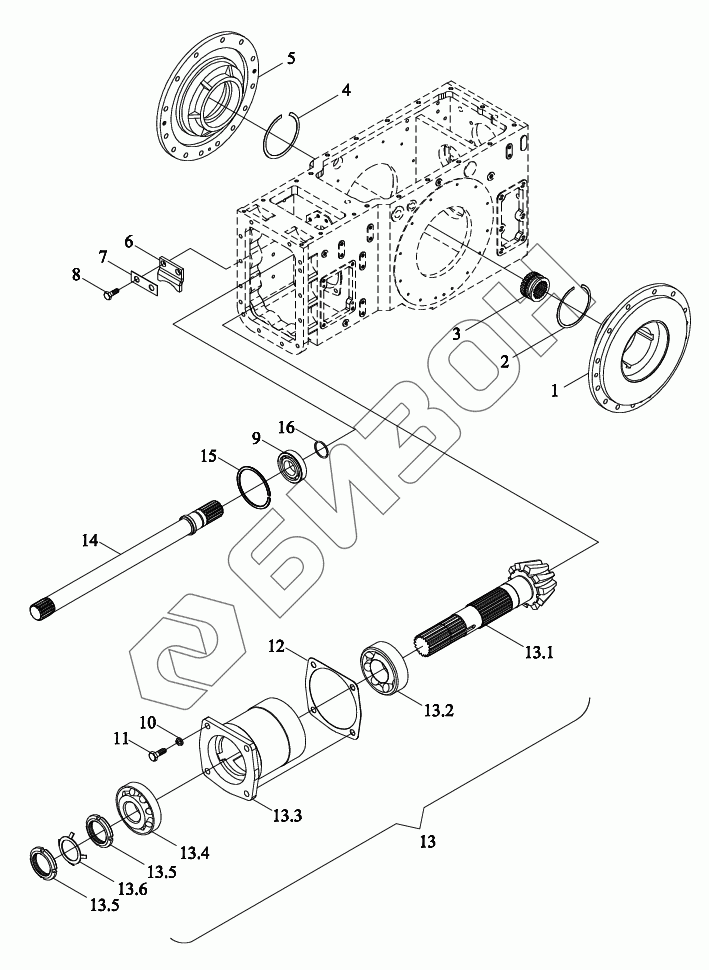

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Корпус, первичный вал, ведущая шестерня
1
2
3
4
5
6
7
8
9
10
11
12
13
13.1
13.2
13.3
13.4
13.5
13.5
13.6
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05382110000 | TC05382110000 | Передача центральная заднего моста в сборе |
Загрузка ...
|
|
| 1 | TF1004.382-01 | Постель подшипника |
Загрузка ...
|
|
| 2 | TF1004.382-06 | Прокладка регулировочная |
Загрузка ...
|
|
| 3 | FT800.38.113 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 4 | TF1004.382-04 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | TF1004.382-02 | Постель подшипника |
Загрузка ...
|
|
| 6 | FT800.38.123 | Пластина нажимная |
Загрузка ...
|
|
| 7 | FT800.38.124 | Пластина замочная |
Загрузка ...
|
|
| 8 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | GBT276-6306N | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 9.1 | GBT276-6306 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 10 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 11 | GBT5783-M12X35-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | TF1004.382-05 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | TF1004.382.2 | Ступица шестени |
Загрузка ...
|
|
| 13.1 | TF1004.382.2-01 | Вал |
Загрузка ...
|
|
| 13.2 | GBT297-32311 | Подшипник |
Загрузка ...
|
|
| 13.3 | TF1004.382.2-02 | Постель подшипника |
Загрузка ...
|
|
| 13.4 | GBT297-30310 | Подшипники конические роликовые |
Загрузка ...
|
|
| 13.5 | FT800.38.207 | Болт |
Загрузка ...
|
|
| 13.6 | GBT858-50 | Кольцо прокладочное |
Загрузка ...
|
|
| 14 | TC05382110001 | Вал |
Загрузка ...
|
|
| 15 | GBT305-72-74.8 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | GBT895.2-30 | Кольцо ограничительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
