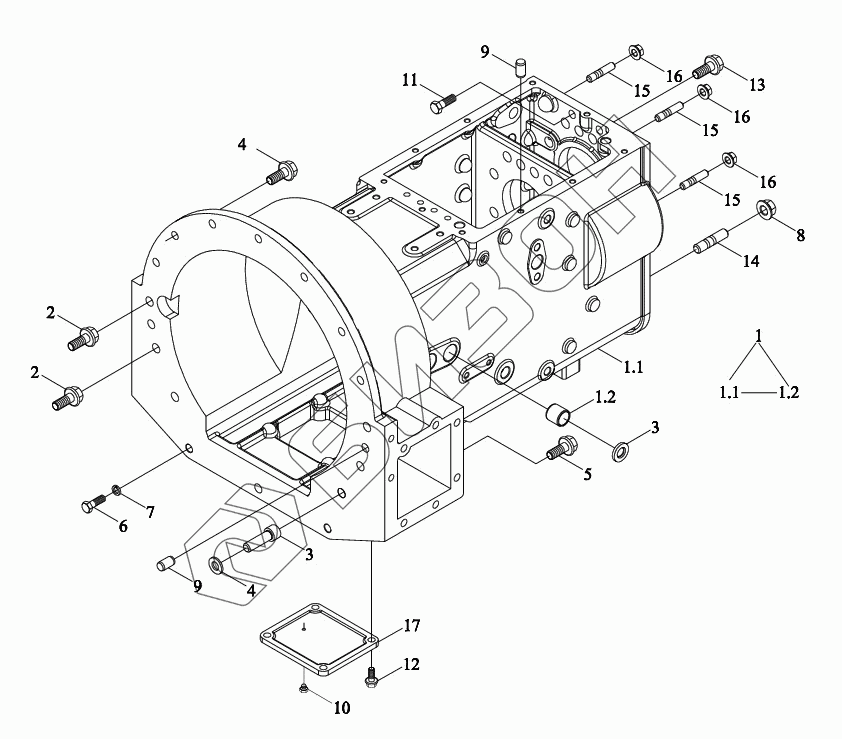

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Корпус коробки скоростей
1
1.1
1.2
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
15
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TQ1S371010000K | TQ1S371010000K | Корпус коробки скоростей в сборе |
Загрузка ...
|
|
| 1 | TD2S371150001 | Корпус коробки скоростей |
Загрузка ...
|
|
| 1.1 | TD2S371150002 | Корпус картера |
Загрузка ...
|
|
| 1.2 | TD2C371020003 | Втулка |
Загрузка ...
|
|
| 2 | GBT5789-M16X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | FT300.43.141 | Сальник |
Загрузка ...
|
|
| 4 | GBT5789-M14X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M16X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5782-M16X90-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | FT654.32.104 | Шайба |
Загрузка ...
|
|
| 8 | SPL6177.2-M16X1.5-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 9 | GBT119.1-16m6X28-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 10 | GBT2878.4-M12-PLEH-A3L-NBR | Ввёртыш |
Загрузка ...
|
|
| 11 | GBT5783-M14X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | GBT16674.1-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT5789-M14X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 14 | GBT899-AM16-M16X1.5X45-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 15 | GBT899-AM14-M14X1.5X35-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 16 | SPL6177.2-M14X1.5-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 17 | TC05371210001 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
