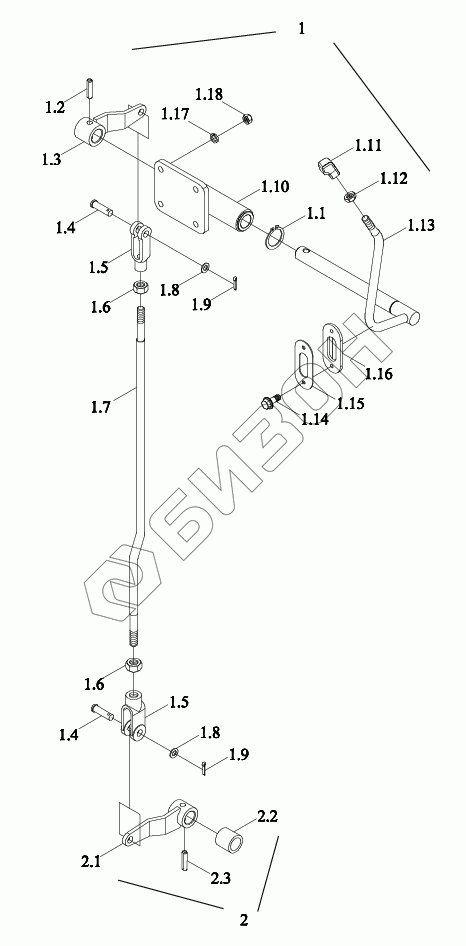

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Механизм управления раздаточной коробкой

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

2.1

2.2

2.3

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TD3P423010000	TD3P423010000	Механизм управления раздаточной коробкой в сборе	Загрузка ...
1	TD3P423010002	Механизм управления раздаточной коробкой в сборе	Загрузка ...
1.1	GBT894.1-20-A3L	Кольцо стопорное	Загрузка ...
1.2	QLWZB140-8X32	Палец	Загрузка ...
1.3	TS06423010012	Рычаг качающийся	Загрузка ...
1.4	GBT882-B10X30-A3L	Ось	Загрузка ...
1.5	FT300.43.108	Вилка передняя	Загрузка ...
1.6	GBT6170-M10-8-A3L	Гайка	Загрузка ...
1.7	TD3P423010001	Тяга	Загрузка ...
1.8	GBT97.1-10-A3L	Шайба плоская	Загрузка ...
1.9	GBT91-3.2X28-A3L	Шплинт	Загрузка ...
1.10	TS06423010008	Кронштейн	Загрузка ...
1.11	TS04423010001	Ручка управления	Загрузка ...
1.12	GBT6172.1-M10-04-A3L	Гайка шестигранная тонкая	Загрузка ...
1.13	TS06423010001	Рычаг управления	Загрузка ...
1.14	GBT16674.1-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...
1.15	TS06423010015	Пластина нажимная	Загрузка ...
1.16	TS06423010014	Уплотнение	Загрузка ...
1.17	GBT93-8-A3L	Гровер	Загрузка ...
1.18	GBT6170-M8-8-A2L	Гайка	Загрузка ...
2	TD3P423010003	Механизм управления раздаточной коробкой в сборе	Загрузка ...
2.1	TS06423010005a	Рычаг качающийся	Загрузка ...
2.2	FT804.42B.160a	Втулка	Загрузка ...
2.3	QLWZB140-8X32	Палец	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
