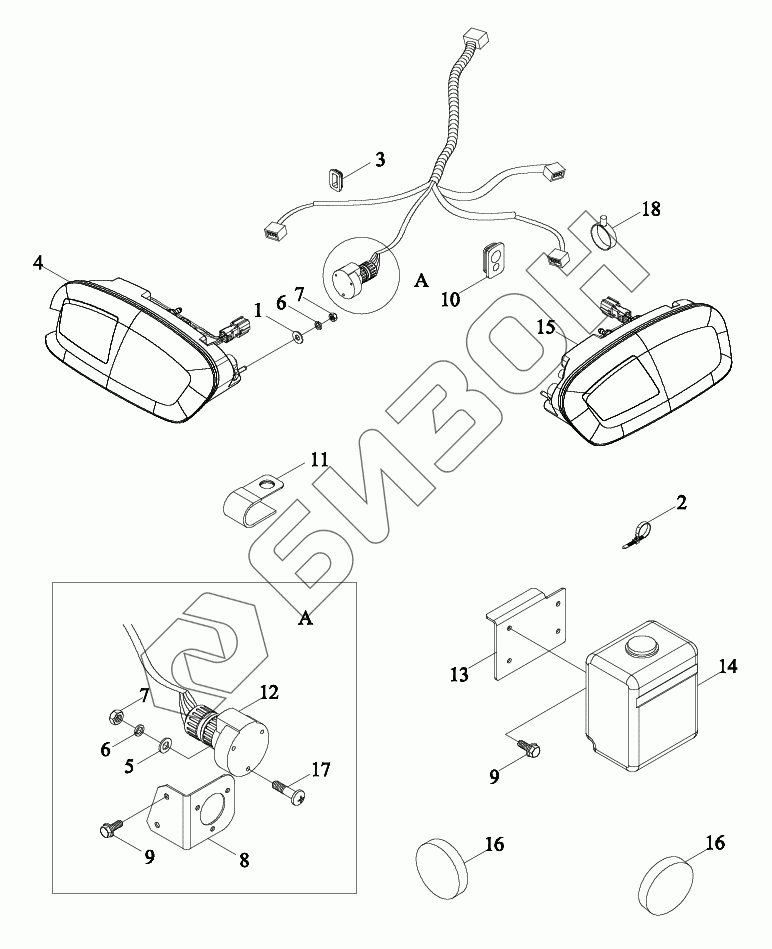

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Монтажный блок жгута провода заднего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06484020000K TS06484020000K Монтажный блок жгута провода заднего освещения в сборе
Загрузка ...
1 GBT96.1-5-A3L Шайба большая
Загрузка ...
2 Q67405100 Лента стяжная
Загрузка ...
3 TS04486010009 Уплотнение
Загрузка ...
4 TS06484020001K Фонарь задний
Загрузка ...
5 GBT97.1-5-A3L Шайба плоская
Загрузка ...
6 GBT93-5-A3L Гровер
Загрузка ...
7 GBT6170-M5-8-A2L Гайка
Загрузка ...
8 TS06484010013 Плита монтажная
Загрузка ...
9 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
10 TS04486010010 Уплотнение
Загрузка ...
11 FT65.48.095 Скоба зажимная
Загрузка ...
12 TD900.484.2 Розетка
Загрузка ...
13 TS06484010012 Плита монтажная
Загрузка ...
14 TS06484010011 Мойка
Загрузка ...
15 TS06484020002K Фонарь задний
Загрузка ...
16 TS06484020003K Отражатель
Загрузка ...
17 GBT819.1-M5X35-4.8-A1L Винт с потайной головкой с поперечной канавкой
Загрузка ...
18 3203505D9-L Держатель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
