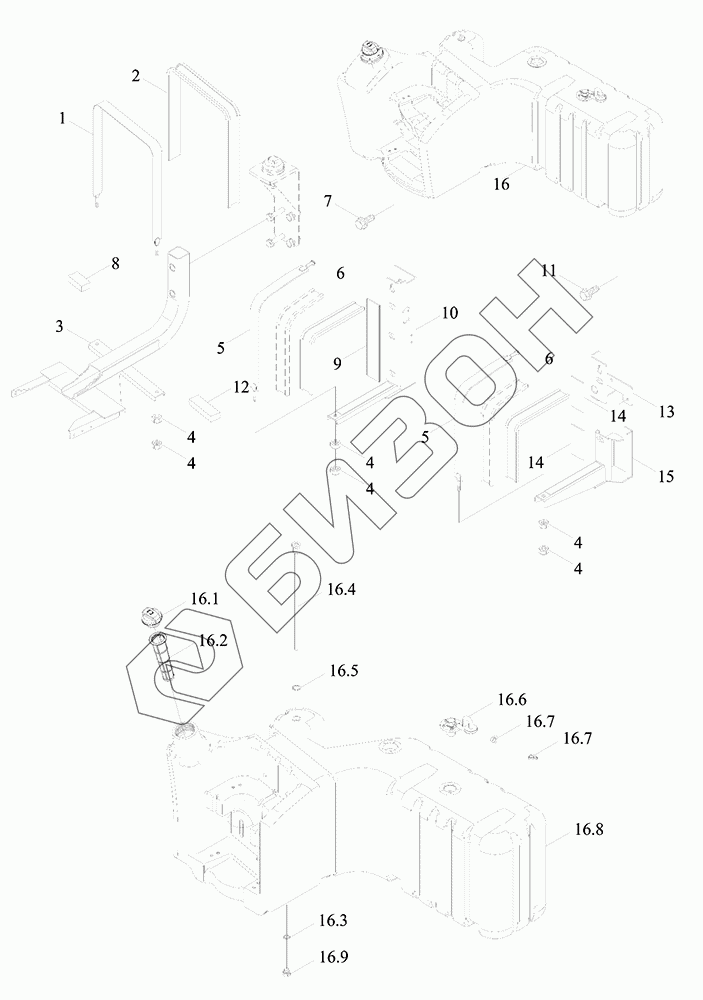

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Бак топливный главный с кронштейном
1
2
3
4
4
4
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
16.7
16.7
16.8
16.9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TH02501010000 | TH02501010000 | Бак главный и кронштейн |
Загрузка ...
|
|
| 1 | TS06501050013 | Хомут гибкий |
Загрузка ...
|
|
| 2 | TS06501010029 | Лента резиновая |
Загрузка ...
|
|
| 3 | TS06501050020a | Кронштейн |
Загрузка ...
|
|
| 4 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | TS06501010030 | Хомут гибкий |
Загрузка ...
|
|
| 6 | TD800.502-02 | Лента резиновая |
Загрузка ...
|
|
| 7 | GBT5789-M16X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TS06501050015 | Прокладка резиновая |
Загрузка ...
|
|
| 9 | TD800.502B-02 | Прокладка резиновая |
Загрузка ...
|
|
| 10 | TS06501080001 | Кронштейн |
Загрузка ...
|
|
| 11 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TS06501050016 | Прокладка резиновая |
Загрузка ...
|
|
| 13 | TS06501030003 | Кронштейн |
Загрузка ...
|
|
| 14 | TD800.502B-03 | Прокладка резиновая |
Загрузка ...
|
|
| 15 | TS06501030005 | Кронштейн |
Загрузка ...
|
|
| 16 | TS06501050001 | Бак основной топливный в сборе |
Загрузка ...
|
|
| 16.1 | TS06501040014 | Крышка топливного бака |
Загрузка ...
|
|
| 16.2 | TF1004.501.1-02 | Сетка фильтровальная |
Загрузка ...
|
|
| 16.3 | TS09580010005 | Кольцо в форме О |
Загрузка ...
|
|
| 16.4 | TS06501050005 | Труба |
Загрузка ...
|
|
| 16.5 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 16.6 | TS04501010006 | Корпус |
Загрузка ...
|
|
| 16.7 | Q67516 | Хомут |
Загрузка ...
|
|
| 16.8 | TS06501050007 | Корпус картера |
Загрузка ...
|
|
| 16.9 | FT65.50.226 | Пробка для слива масла |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
