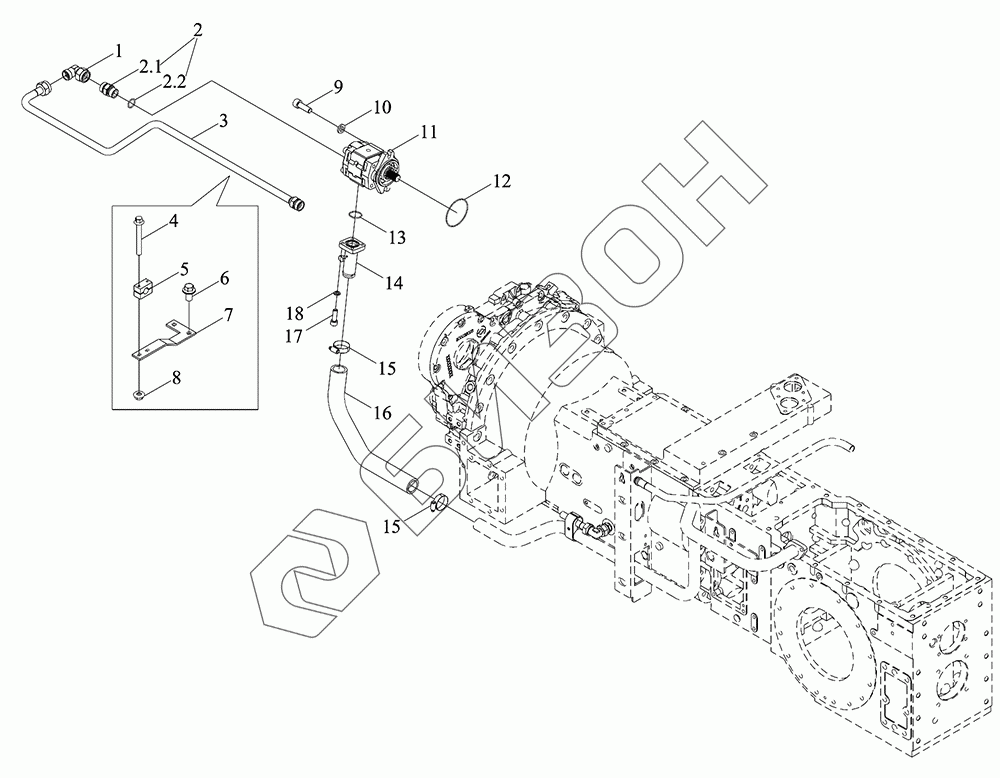

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Маслопровод масляного насоса в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S581010000K | TD2S581010000K | Маслопровод |
Загрузка ...
|
|
| 1 | GBT3754-S20 | Штуцер соединительный |
Загрузка ...
|
|
| 2 | TS06582130049 | Штуцер соединительный |
Загрузка ...
|
|
| 3 | TD2S581010002K | Маслопровод |
Загрузка ...
|
|
| 4 | GBT16674.1-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TS06581110007 | Зажим трубный |
Загрузка ...
|
|
| 6 | GBT16674.1-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TS06581110006 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 8 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 11 | TD2S581010004K | Насос шестеренчатый |
Загрузка ...
|
|
| 12 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 13 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | TQ1S581010002 | Труба |
Загрузка ...
|
|
| 15 | Q67645 | Хомут шланга B-типа |
Загрузка ...
|
|
| 16 | TD2S581010001K | Шланг всасывания масла |
Загрузка ...
|
|
| 17 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 18 | GBT93-8-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
