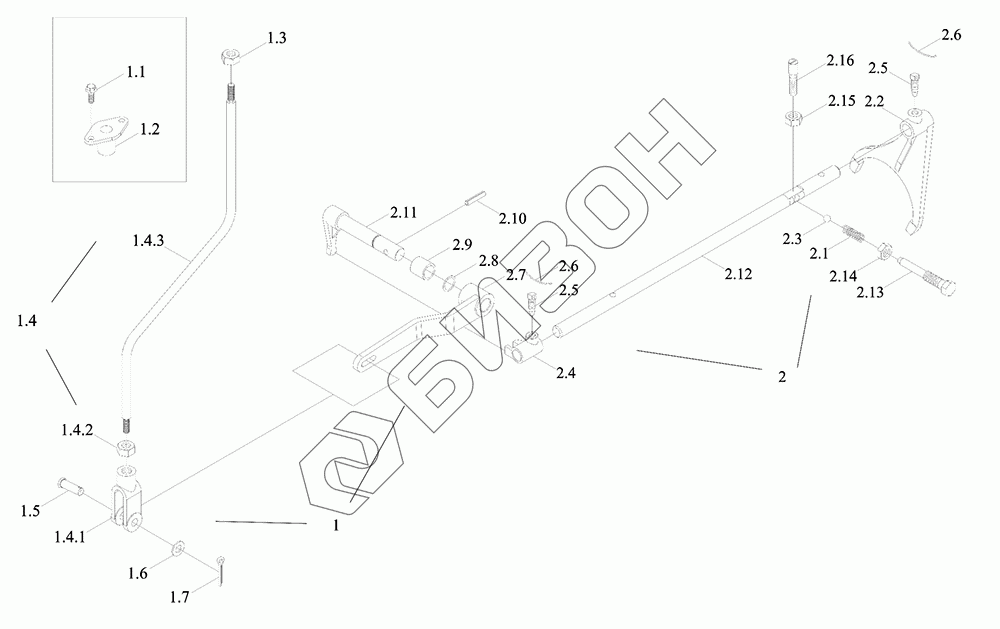

Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
---|---|---|---|---|
TD3P413010000 | TD3P413010000 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
1 | TD3P413010003 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
1.1 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
1.2 | FT800A.41.173 | Фланец |
Загрузка ...
|
|
1.3 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
1.4 | TD3P413010001 | Рычаг управления |
Загрузка ...
|
|
1.4.1 | FT804.42.150 | Вилка передняя |
Загрузка ...
|
|
1.4.2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
1.4.3 | TD3P413010002 | Рычаг управления |
Загрузка ...
|
|
1.5 | GBT882-B8X26-A3L | Ось |
Загрузка ...
|
|
1.6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
1.7 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
2 | TD3P413010004 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
2.1 | FT800.37.139 | Пружина |
Загрузка ...
|
|
2.2 | TF1004.413-02 | Вилка отводная |
Загрузка ...
|
|
2.3 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
2.4 | FT800.41.240a | Поводок |
Загрузка ...
|
|
2.5 | FT800.37.194 | Винт |
Загрузка ...
|
|
2.6 | TD904.421.2-04 | Проволока стальная |
Загрузка ...
|
|
2.7 | TC05413010002 | Рычаг качающийся |
Загрузка ...
|
|
2.8 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
2.9 | TF1004.413-05 | Втулка |
Загрузка ...
|
|
2.10 | QLWZB140-8X35 | Палец |
Загрузка ...
|
|
2.11 | TF1004.413.1a | Рычаг качающийся |
Загрузка ...
|
|
2.12 | TF1004.413-01b | Ось вилки переключения |
Загрузка ...
|
|
2.13 | TF1004.413-04b | Винт |
Загрузка ...
|
|
2.14 | GBT6172.1-M12-04-A3L | Болт |
Загрузка ...
|
|
2.15 | GBT6172.1-M16-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
2.16 | TD800.413-01 | Винт |
Загрузка ...
|
