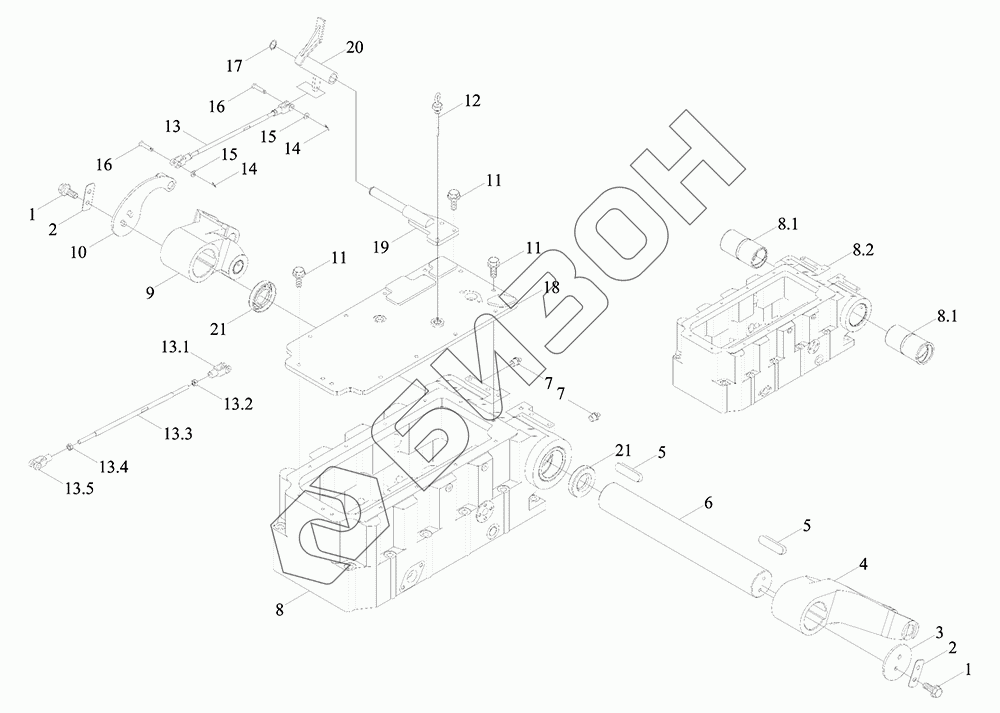

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Монтажный блок подъемника в сборе
1
1
2
2
3
4
5
5
6
7
7
8
8.1
8.1
8.2
9
10
11
11
11
12
13
13.1
13.2
13.3
13.4
13.5
14
14
15
15
16
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06551070000 | TS06551070000 | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| TS06551070001d | TS06551070001d | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | FT800.55A.112 | Прокладка |
Загрузка ...
|
|
| 3 | FT800.55A.115 | Плита нажимная |
Загрузка ...
|
|
| 4 | TS06551070034 | Плечо подъемное |
Загрузка ...
|
|
| 5 | GBT1096-20X12X80 | Шпонка плоская |
Загрузка ...
|
|
| 6 | TF1004.55.9-02 | Вал |
Загрузка ...
|
|
| 7 | JBT7940.1-M6 | Пресс-масленка |
Загрузка ...
|
|
| 8 | TD2S551060002 | Корпус картера |
Загрузка ...
|
|
| 8.1 | TS06551070042 | Втулка вала |
Загрузка ...
|
|
| 8.2 | TD2S551060003 | Корпус картера |
Загрузка ...
|
|
| 9 | TS06551070037 | Плечо подъемное |
Загрузка ...
|
|
| 10 | TS06551040002 | Рычаг обратной связи |
Загрузка ...
|
|
| 11 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TS06551080007 | Масломерная линейка |
Загрузка ...
|
|
| 13 | TS06551040006 | Штанга обратной связи |
Загрузка ...
|
|
| 13.1 | TD800.55.2.2-01 | Вилка тяги |
Загрузка ...
|
|
| 13.2 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 13.3 | TS06551040007 | Вал регулирующий |
Загрузка ...
|
|
| 13.4 | GBT6170-M8-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 13.5 | TD800.55.2.2-03 | Вилка тяги |
Загрузка ...
|
|
| 14 | GBT91-2X14-A3L | Шплинт |
Загрузка ...
|
|
| 15 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 16 | GBT882-B8X30-A3L | Ось |
Загрузка ...
|
|
| 17 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | TS06551070004b | Крышка |
Загрузка ...
|
|
| 19 | TS06551070005 | Опорный вал |
Загрузка ...
|
|
| 20 | TS06551070008 | Плита |
Загрузка ...
|
|
| 21 | TS06551070039 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
