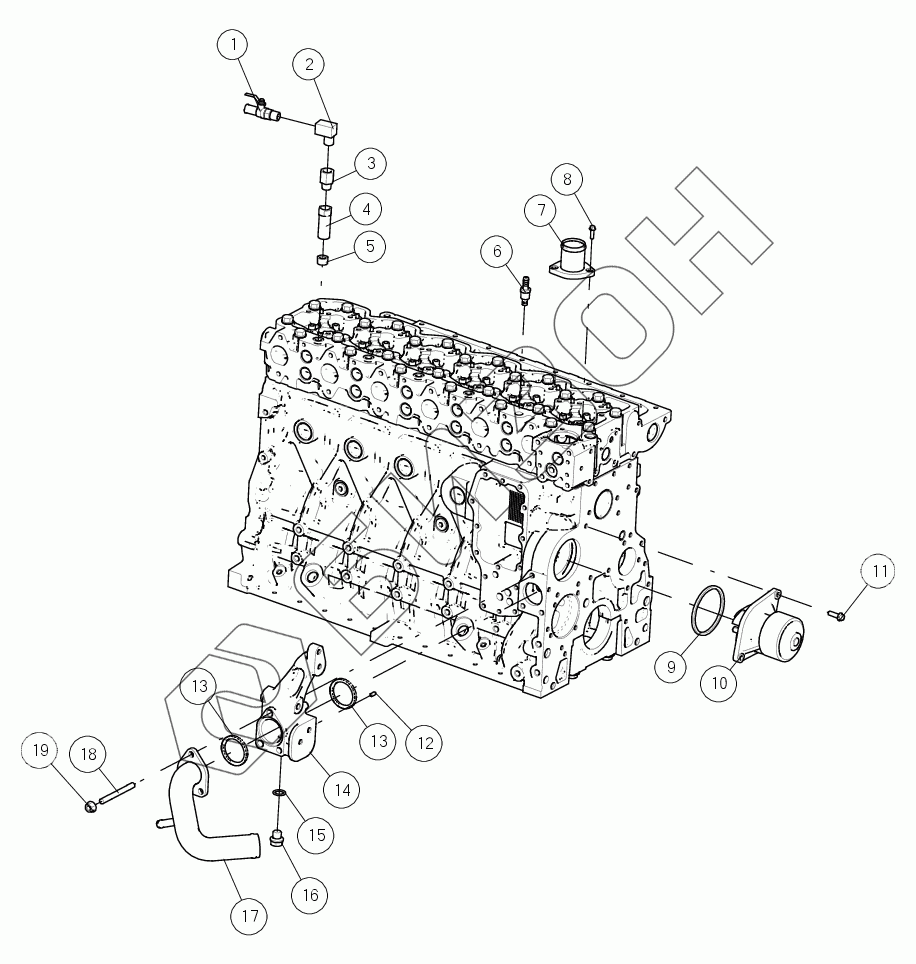

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Система охлаждения, насос водяной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 S00031677 Клапан водяной
Загрузка ...
2 C00AL-00AL037 Штуцер соединительный
Загрузка ...
3 D00-163-14 Штуцер соединительный
Загрузка ...
4 D00-163-13 Штуцер соединительный
Загрузка ...
6 D04-151-30 Штуцер соединительный
Загрузка ...
7 S00014435 Труба выхода воды
Загрузка ...
8 B00002118 Болт с фланцем
Загрузка ...
9 S00003597 Прокладка
Загрузка ...
10 S00003086 Насос водяной
Загрузка ...
11 B00004885 Болт с фланцем
Загрузка ...
12 B00000121 Штырь цилиндрический
Загрузка ...
13 S00004106 Подушка
Загрузка ...
14 S00004102 Кронштейн
Загрузка ...
15 B00001829 Кольцо прокладочное
Загрузка ...
16 B00001727 Ввёртыш
Загрузка ...
17 S00032857 Труба приемная
Загрузка ...
18 B00004665 Шпилька с двойной головкой
Загрузка ...
19 B00000833 Гайка с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
