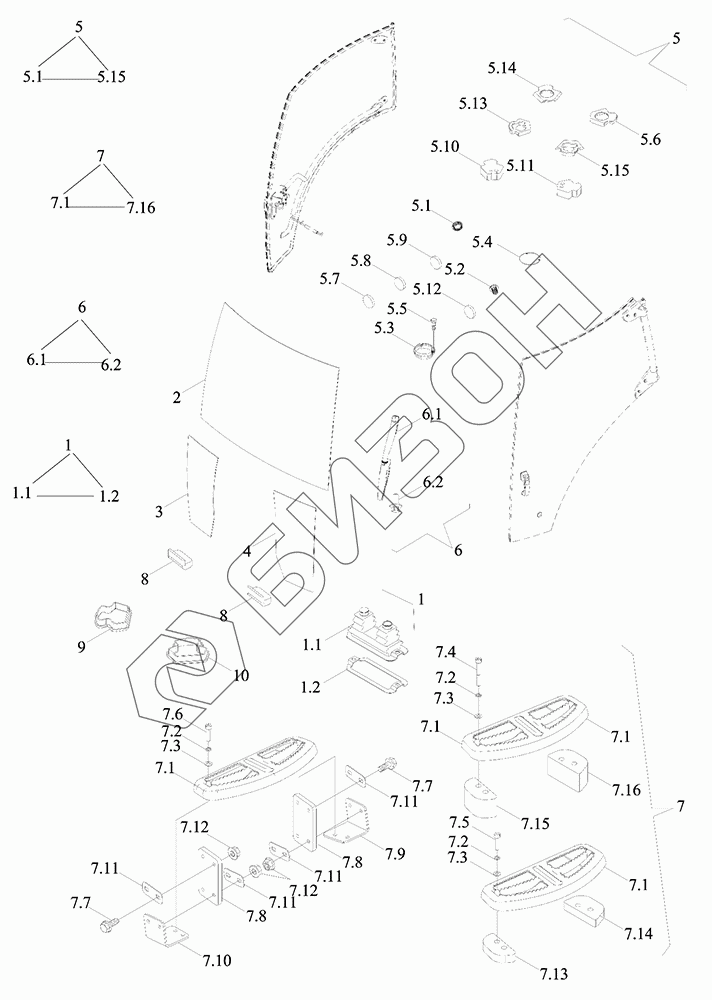

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Стекло лобовое, двери, ступени
1
1
1.1
1.2
2
3
4
5
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
6
6
6.1
6.2
7
7
7.1
7.1
7.1
7.1
7.2
7.2
7.2
7.3
7.3
7.3
7.4
7.5
7.6
7.7
7.7
7.8
7.8
7.9
7.10
7.11
7.11
7.11
7.11
7.12
7.12
7.13
7.14
7.15
7.16
8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S451040000K | TD2S451040000K | Кабина в сборе |
Загрузка ...
|
|
| TD2S451012000K | TD2S451012000K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TS04451010040 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.1 | TS04451010041 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.2 | TS04451010042 | Плита нажимная |
Загрузка ...
|
|
| 2 | TS06451015001 | Стекло |
Загрузка ...
|
|
| 3 | TS06451015005 | Стекло |
Загрузка ...
|
|
| 4 | TS06451015004 | Стекло |
Загрузка ...
|
|
| 5 | TS06451019000 | Герметизация |
Загрузка ...
|
|
| 5.1 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 5.2 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 5.3 | TS06451012020 | Накладка |
Загрузка ...
|
|
| 5.4 | TS06451012021 | Прокладка |
Загрузка ...
|
|
| 5.5 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.6 | TS06451019009 | Пробка резиновая |
Загрузка ...
|
|
| 5.7 | QLWZL002-80X1.5 | Компенсатор |
Загрузка ...
|
|
| 5.8 | QLWZL002-20X1.0 | Компенсатор |
Загрузка ...
|
|
| 5.9 | QLWZL002-35X1.0 | Компенсатор |
Загрузка ...
|
|
| 5.10 | TS06451019006 | Уплотнение губчатое |
Загрузка ...
|
|
| 5.11 | TS06451019005 | Уплотнение губчатое |
Загрузка ...
|
|
| 5.12 | QLWZL002-60X1.5 | Компенсатор |
Загрузка ...
|
|
| 5.13 | TS06451019008 | Пробка резиновая |
Загрузка ...
|
|
| 5.14 | TS06451019010 | Пробка резиновая |
Загрузка ...
|
|
| 5.15 | TS06451019007 | Пробка резиновая |
Загрузка ...
|
|
| 6 | TS06451018101 | Зеркало задней обзорности |
Загрузка ...
|
|
| 6.1 | TS06451018100 | Зеркало задней обзорности |
Загрузка ...
|
|
| 6.2 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TD2C451012001 | Лестница посадочная |
Загрузка ...
|
|
| 7.1 | TS06451017100 | Лестница посадочная |
Загрузка ...
|
|
| 7.2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 7.3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 7.4 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 7.5 | GBT70.1-M8X35-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 7.6 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 7.7 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7.8 | TD1C451010010 | Пластина соединительная |
Загрузка ...
|
|
| 7.9 | TD1C451010013 | Плита упорная |
Загрузка ...
|
|
| 7.10 | TD1C451010012 | Плита упорная |
Загрузка ...
|
|
| 7.11 | TD1C451010011 | Подушка |
Загрузка ...
|
|
| 7.12 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 7.13 | TD2C451012003 | Лист прокладочный |
Загрузка ...
|
|
| 7.14 | TD2C451012005 | Лист прокладочный |
Загрузка ...
|
|
| 7.15 | TD2C451012002 | Лист прокладочный |
Загрузка ...
|
|
| 7.16 | TD2C451012004 | Лист прокладочный |
Загрузка ...
|
|
| 8 | TS06451011274 | Подушка |
Загрузка ...
|
|
| 9 | TS06811010008 | Кольцо защитное |
Загрузка ...
|
|
| 10 | TS06811010009 | Кольцо защитное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
