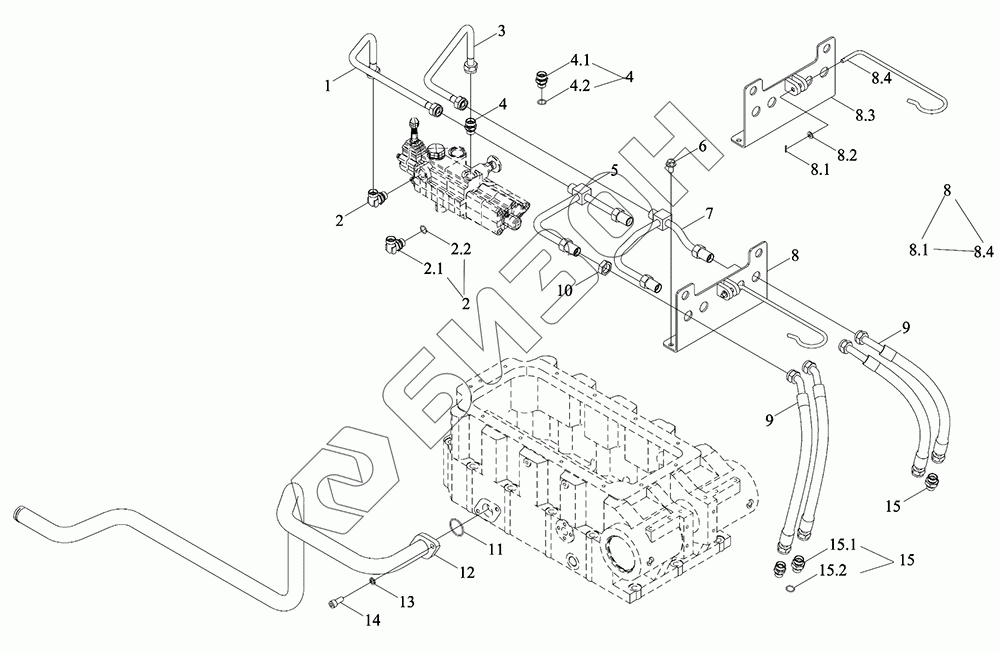

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Устройство гидравлической системы в сборе
1
2
2
2.1
2.2
3
4
4
4.1
4.2
5
6
7
8
8
8.1
8.2
8.3
8.4
9
9
10
11
12
13
14
15
15
15.1
15.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D582020000K | TM5D582020000K | Система гидравлическая |
Загрузка ...
|
|
| 1 | TS06582130055 | Маслопровод |
Загрузка ...
|
|
| 2 | TC04582140012 | Штуцер соединительный |
Загрузка ...
|
|
| 2.1 | GBT3738-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 2.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 3 | TS06582130057 | Маслопровод |
Загрузка ...
|
|
| 4 | TS06582130048 | Штуцер соединительный |
Загрузка ...
|
|
| 4.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 4.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 5 | TS06582130033 | Трубопровод топливный |
Загрузка ...
|
|
| 6 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TS06582130028 | Трубопровод топливный |
Загрузка ...
|
|
| 8 | TM5D582010001K | Хомутик зажимный |
Загрузка ...
|
|
| 8.1 | GBT91-2X12-A0P | Шплинт |
Загрузка ...
|
|
| 8.2 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 8.3 | TM5D582010002K | Пластина фиксирующая |
Загрузка ...
|
|
| 8.4 | FT800.56.263a | Хомутик зажимный |
Загрузка ...
|
|
| 9 | TS06582180017a | Трубопровод топливный |
Загрузка ...
|
|
| 10 | GBT3763-M22X1.5 | Гайка |
Загрузка ...
|
|
| 11 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 12 | TS06582170001 | Маслопровод |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 15 | TS17582010008 | Штуцер соединительный |
Загрузка ...
|
|
| 15.1 | TS17582010066 | Деталь переходная |
Загрузка ...
|
|
| 15.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
