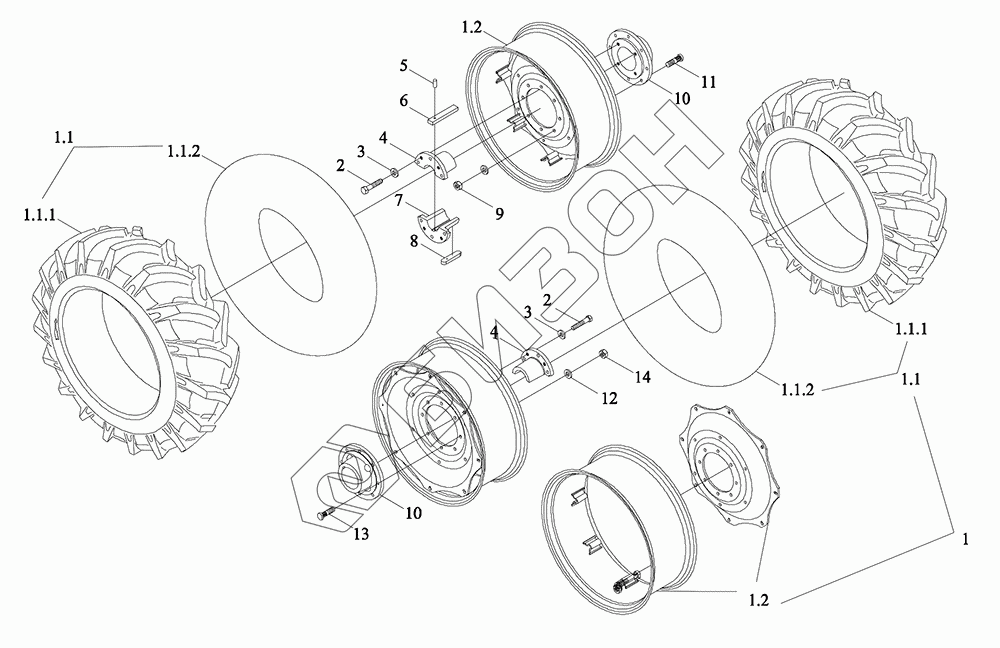

Графический каталог запасных частей к технике: LOVOL TD2SA1304-014K. Заднее ведущее колесо в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1
1.1.1
1.1.1
1.1.2
1.1.2
1.2
1.2
2
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D340010003 TM5D340010003 Ступица
Загрузка ...
TC05340110018 TC05340110018 Колесо
Загрузка ...
TC05340110017 TC05340110017 Колесо
Загрузка ...
TM5D340010004 TM5D340010004 Ступица
Загрузка ...
TC05340110000 TC05340110000 Колесо заднее ведущее в сборе
Загрузка ...
1 TC05340110001 Колесо заднее
Загрузка ...
1.1 TF1004.34D.1.2 Камера и покрышка
Загрузка ...
1.1.1 GBT2979-18.4-38-10PR-R Покрышка
Загрузка ...
1.1.2 GBT2979-18.4-38-R Камера
Загрузка ...
1.2 TC05340110002 Обод и спица
Загрузка ...
2 TC05340110006 Болт
Загрузка ...
3 TG1204.34-01 Шайба
Загрузка ...
4 TC05340110007 Ступица
Загрузка ...
5 GBT119.1-8h8X22-A3L Штырь цилиндрический
Загрузка ...
6 TC05340110010 Шпонка плоская
Загрузка ...
7 TC05340110008 Ступица
Загрузка ...
8 TG1204.34-06 Шпонка плоская
Загрузка ...
9 GBT6176-M22X1.5-10-A3L Гайка
Загрузка ...
10 TG1454.34.5-03a Крышка
Загрузка ...
11 TC05340110011 Болт
Загрузка ...
12 TG1454.34.5-02 Шайба
Загрузка ...
13 TC05340110012 Болт
Загрузка ...
14 GBT6176-M22X1.5-LH-10-A3L Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
