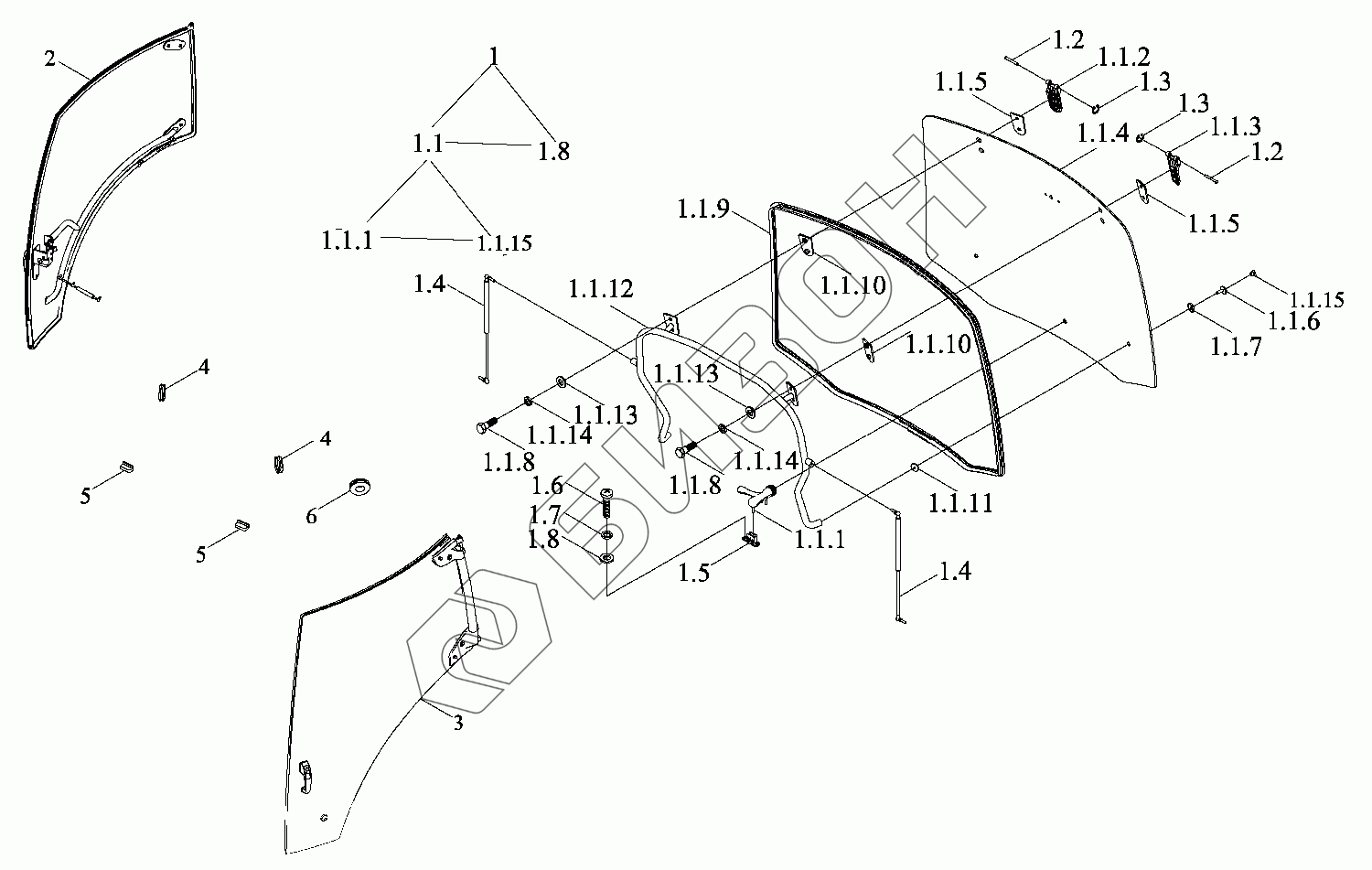

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Кабина 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.5
1.1.6
1.1.7
1.1.8
1.1.8
1.1.9
1.1.10
1.1.10
1.1.11
1.1.12
1.1.13
1.1.13
1.1.14
1.1.14
1.1.15
1.2
1.2
1.3
1.3
1.4
1.4
1.5
1.6
1.7
1.8
2
3
4
4
5
5
6
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD2S451040000K TD2S451040000K Кабина в сборе
Загрузка ...
TD2S451012000K TD2S451012000K Комплектующие кабины
Загрузка ...
1 TC03451026000 Стекло заднее ветровое в сборе
Загрузка ...
1.1 TC03451026100 Жалюзи
Загрузка ...
1.1.1 TS06451016109 Ручка
Загрузка ...
1.1.2 TS04451046111 Петля
Загрузка ...
1.1.3 TS04451046110 Петля
Загрузка ...
1.1.4 TS06451016101 Стекло
Загрузка ...
1.1.5 TS06451016112 Подушка
Загрузка ...
1.1.6 TS04451013106 Болт
Загрузка ...
1.1.7 TD904.451C.2-10 Кольцо прокладочное
Загрузка ...
1.1.8 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
1.1.9 TS06451016108 Полоса уплотнительная
Загрузка ...
1.1.10 TS04451046113 Подушка
Загрузка ...
1.1.11 TD904.451C.2-09 Кольцо прокладочное
Загрузка ...
1.1.12 TS06451016102 Поручень
Загрузка ...
1.1.13 GBT96.1-8-A0P Шайба большая
Загрузка ...
1.1.14 GBT93-8-A0P Гровер
Загрузка ...
1.1.15 TS04451013109 Заглушка
Загрузка ...
1.2 TS06451016004 Ось
Загрузка ...
1.3 GBT896-6 Кольцо ограничительное
Загрузка ...
1.4 TS06451016001 Пружина
Загрузка ...
1.5 TS06451016003 Основание опорное
Загрузка ...
1.6 GBT818-M6x20-4.8 Винт
Загрузка ...
1.7 GBT93-6-A0P Гровер
Загрузка ...
1.8 GBT97.1-6-A0P Шайба плоская
Загрузка ...
2 TC03451024000 Дверь кабинета
Загрузка ...
3 TC03451023000 Дверь левая в сборе
Загрузка ...
4 FT65.48.093 Диафрагма резиновая
Загрузка ...
5 TS06451011269 Подушка
Загрузка ...
6 TS06451010010 Заглушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
