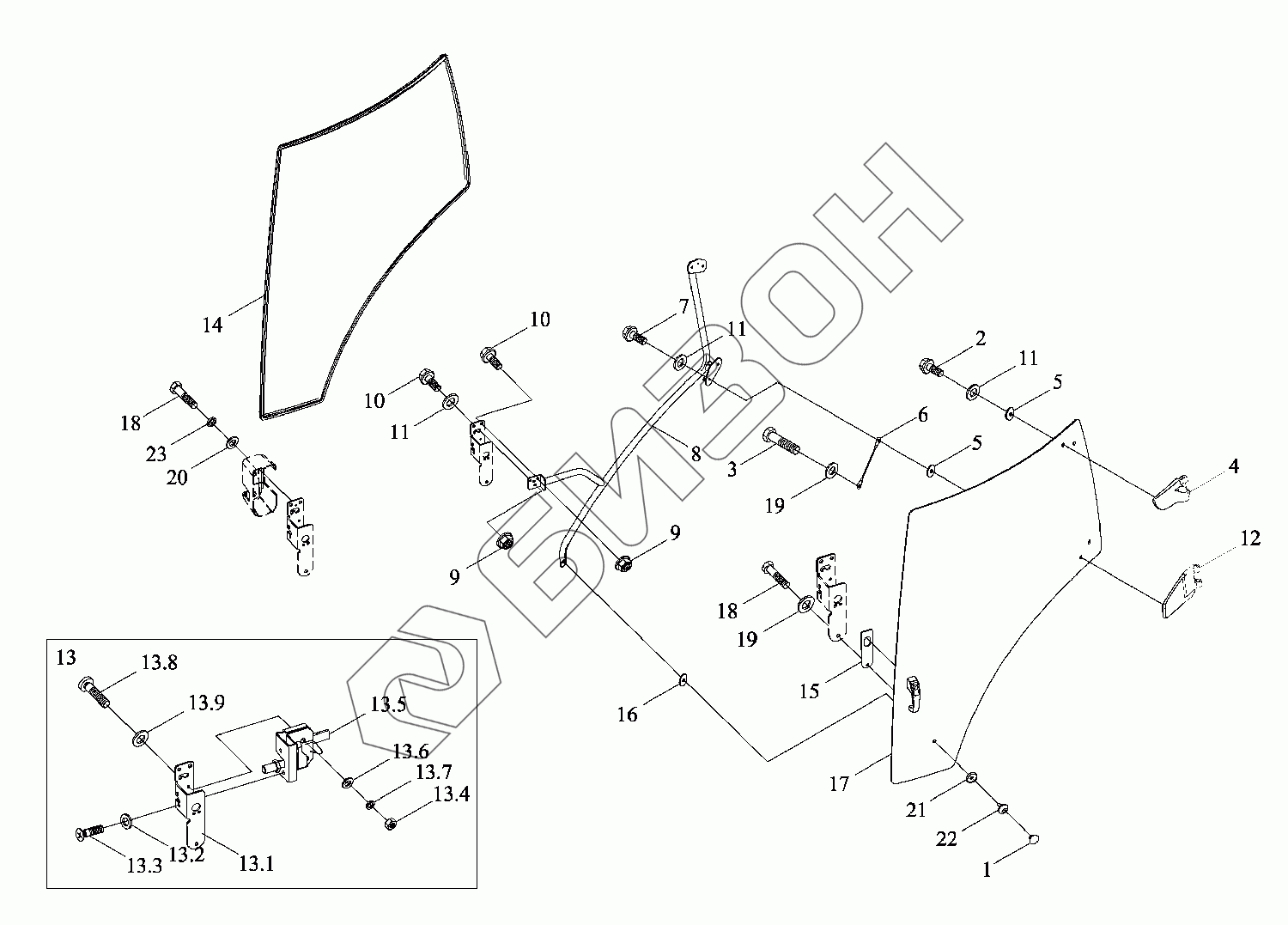

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Кабина 6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
10
11
11
12
13
13.1
13.2
13.3
13.4
13.5
13.6
13.7
13.8
13.9
14
15
16
17
18
18
19
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD2S451040000K TD2S451040000K Кабина в сборе
Загрузка ...
TD2S451012000K TD2S451012000K Комплектующие кабины
Загрузка ...
TC03451023000 TC03451023000 Дверь левая в сборе
Загрузка ...
TC03451023100 TC03451023100 Дверь кабинета
Загрузка ...
1 TS04451013109 Заглушка
Загрузка ...
2 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT5783-M6X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
4 TC03451023117 Петля
Загрузка ...
5 TS04451043110 Прокладка резиновая
Загрузка ...
6 TS04451023006a Шнур ограничительный
Загрузка ...
7 GBT5789-M8X30-8.8-A2L Болт с фланцем
Загрузка ...
8 TC03451023103 Поручень
Загрузка ...
9 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
10 GBT16674.1-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
11 GBT96.1-8-A3L Шайба большая
Загрузка ...
12 TC03451023217a Петля
Загрузка ...
13 TS06451013017 Замок дверки
Загрузка ...
13.1 TS06451013116 Кронштейн
Загрузка ...
13.2 GBT956.1-6 Шайба коническая стопорная
Загрузка ...
13.3 GBT819.1-M6X16-4.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
13.4 GBT6170-M6-8-A2L Гайка
Загрузка ...
13.5 TS06451013210 Корпус блокировки
Загрузка ...
13.6 GBT97.1-6-A3L Шайба плоская
Загрузка ...
13.7 GBT93-6-A3L Гровер
Загрузка ...
13.8 GBT818-M6X30-4.8-A2L Винт
Загрузка ...
13.9 GBT96.1-6-A3L Шайба большая
Загрузка ...
14 TS06451013102 Полоса уплотнительная
Загрузка ...
15 TS04451013001 Лист прокладочный
Загрузка ...
16 TS06451013121 Прокладка резиновая
Загрузка ...
17 TC03451023101 Стекло
Загрузка ...
18 GBT5783-M6X35-8.8 Болт с шестигранной головкой
Загрузка ...
19 GBT96.1-6-A3L Шайба большая
Загрузка ...
20 GBT93-6-A3L Гровер
Загрузка ...
21 TD904.451C.2-10 Кольцо прокладочное
Загрузка ...
22 TS04451013106 Болт
Загрузка ...
23 GBT97.1-6-A3L Шайба плоская
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
