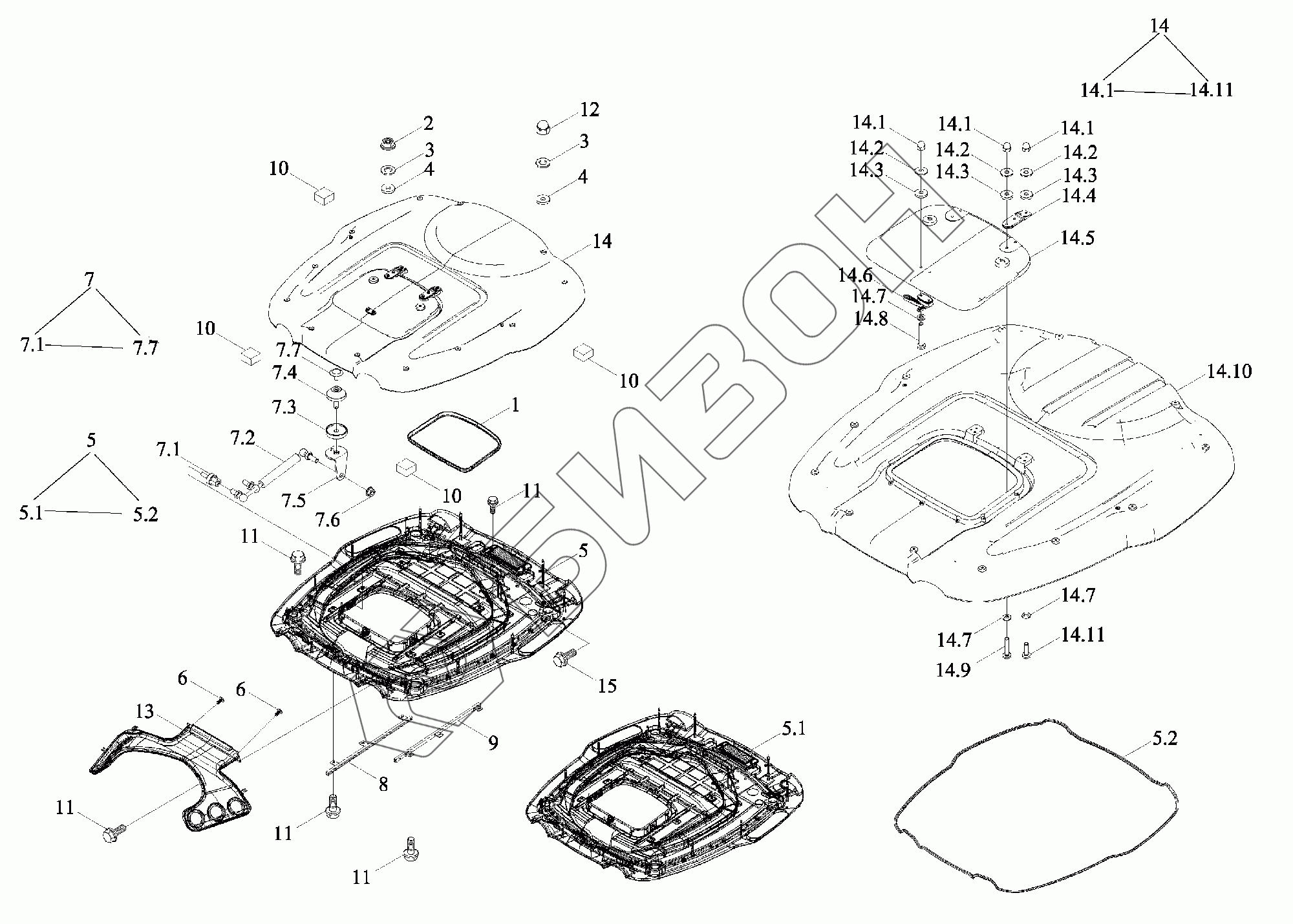

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Кабина 9
1
2
3
3
4
4
5
5
5.1
5.2
6
6
7
7.1
7.2
7.3
7.4
7.5
7.6
7.7
8
9
10
10
10
10
11
11
11
11
11
12
13
14
14
14.1
14.1
14.1
14.2
14.2
14.2
14.3
14.3
14.3
14.4
14.5
14.6
14.7
14.7
14.7
14.8
14.9
14.10
14.11
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S451040000K | TD2S451040000K | Кабина в сборе |
Загрузка ...
|
|
| TS06453015000K | TS06453015000K | Крышка |
Загрузка ...
|
|
| 1 | TS06453015400 | Прокладка крышки люка |
Загрузка ...
|
|
| 2 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 3 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 4 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 5 | TS06453015202d | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 5.1 | TS06453015200b | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 5.2 | TS06453015501 | Полоса уплотнительная |
Загрузка ...
|
|
| 6 | Q69208 | Клипса |
Загрузка ...
|
|
| 7 | TS06453015600 | Пружина |
Загрузка ...
|
|
| 7.1 | TS06453015602 | Гнездо монтажное |
Загрузка ...
|
|
| 7.2 | TS06453015601 | Пружина пневматическая |
Загрузка ...
|
|
| 7.3 | TS06453015605 | Подушка |
Загрузка ...
|
|
| 7.4 | TS04451013106 | Болт |
Загрузка ...
|
|
| 7.5 | TS06453015607 | Кронштейн монтажный сварной |
Загрузка ...
|
|
| 7.6 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 7.7 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 8 | TS06453015800 | Направляющая |
Загрузка ...
|
|
| 9 | TS06453015700 | Направляющая |
Загрузка ...
|
|
| 10 | TS06453015010 | Губки |
Загрузка ...
|
|
| 11 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT923-M6-A1-50 | Гайка с фланцем |
Загрузка ...
|
|
| 13 | TS06453015320a | Воздуховод |
Загрузка ...
|
|
| 14 | TS06453015100d | Накладка внешняя верхняя |
Загрузка ...
|
|
| 14.1 | GBT923-M6-A1-50 | Гайка с фланцем |
Загрузка ...
|
|
| 14.2 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 14.3 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 14.4 | TS06453015103 | Шарнир |
Загрузка ...
|
|
| 14.5 | TS06453015101a | Окно слуховое |
Загрузка ...
|
|
| 14.6 | TS06453015102 | Ручка |
Загрузка ...
|
|
| 14.7 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 14.8 | GBT818-M6X40-4.8-A2L | Винт |
Загрузка ...
|
|
| 14.9 | GBT818-M6X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 14.10 | TS06453015107b | Накладка внешняя верхняя |
Загрузка ...
|
|
| 14.11 | GBT818-M6X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 15 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
