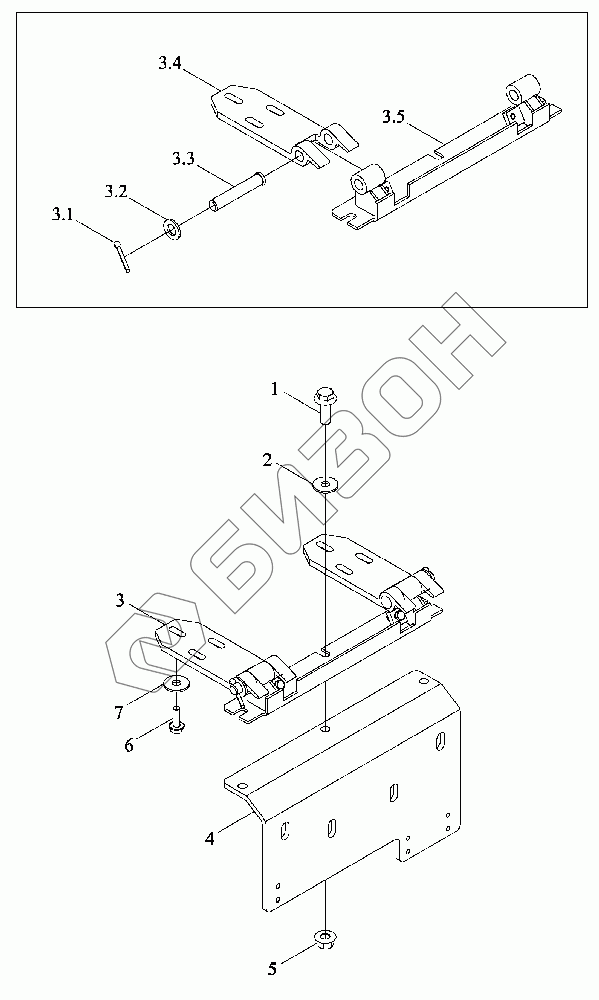

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Кронштейн капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3.1
3.2
3.3
3.4
3.5
4
5
7
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD2C472010000 TD2C472010000 Кронштейн капота в сборе
Загрузка ...
1 GBT5789-M12X35-8.8-A3L Болт с фланцем
Загрузка ...
2 GBT96.1-12-A3L Шайба большая
Загрузка ...
3 TS06472030002 Гнездо монтажное
Загрузка ...
3.1 GBT91-4X32-A3L Шплинт
Загрузка ...
3.2 GBT97.1-16-A3L Шайба плоская
Загрузка ...
3.3 GBT882-B16X90-A0P Ось
Загрузка ...
3.4 TS06472010005K Петля
Загрузка ...
3.5 TS06472030008 Петля
Загрузка ...
4 TD2C472010001 Кронштейн
Загрузка ...
5 GBT6177.1-M12-8-A3L Гайка с фланцем
Загрузка ...
7 GBT96.1-10-A3L Шайба большая
Загрузка ...
8 GBT5789-M10X30-8.8-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
