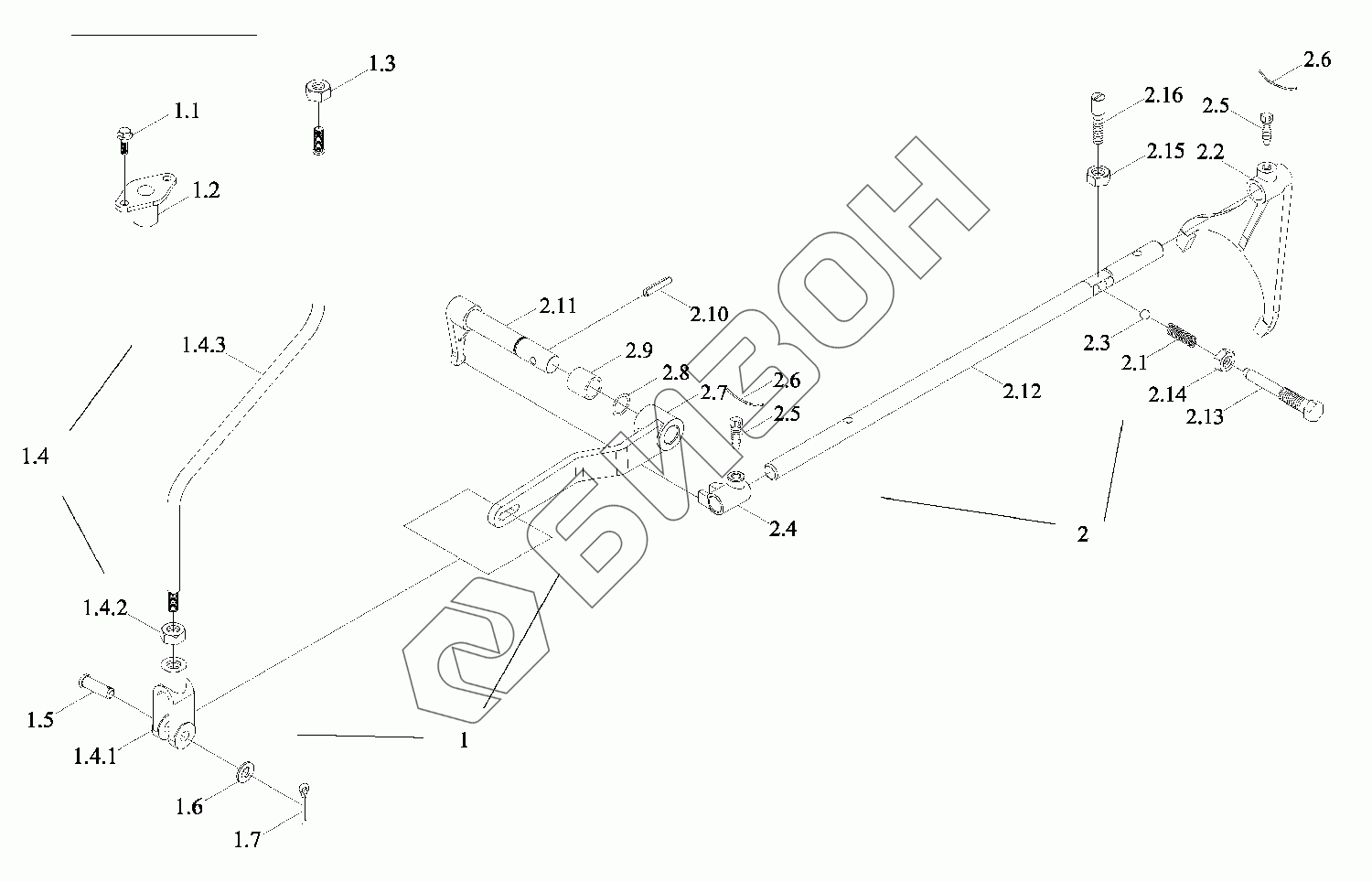

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Механизм управления отбором мощности

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.4.1
1.4.2
1.4.3
1.5
1.6
1.7
2
2.1
2.2
2.3
2.4
2.5
2.5
2.6
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD3P413010000 TD3P413010000 Механизм управления отбором мощности в сборе
Загрузка ...
1 TD3P413010003 Механизм управления отбором мощности в сборе
Загрузка ...
1.1 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
1.2 FT800A.41.173 Фланец
Загрузка ...
1.3 GBT6170-M10-8-A3L Гайка
Загрузка ...
1.4 TD3P413010001 Рычаг управления
Загрузка ...
1.4.1 FT804.42.150 Вилка передняя
Загрузка ...
1.4.2 GBT6170-M10-8-A3L Гайка
Загрузка ...
1.4.3 TD3P413010002 Рычаг управления
Загрузка ...
1.5 GBT882-B8X26-A3L Ось
Загрузка ...
1.6 GBT97.1-8-A3L Шайба плоская
Загрузка ...
1.7 GBT91-2X20-A3L Шплинт
Загрузка ...
2 TD3P413010004 Механизм управления отбором мощности в сборе
Загрузка ...
2.1 FT800.37.139 Пружина
Загрузка ...
2.2 TF1004.413-02 Вилка отводная
Загрузка ...
2.3 GBT308-10-G100-b Шарик стальной
Загрузка ...
2.4 FT800.41.240a Поводок
Загрузка ...
2.5 FT800.37.194 Винт
Загрузка ...
2.6 TD904.421.2-04 Проволока стальная
Загрузка ...
2.7 TC05413010002 Рычаг качающийся
Загрузка ...
2.8 GBT3452.1-17.0X1.80G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
2.9 TF1004.413-05 Втулка
Загрузка ...
2.10 QLWZB140-8X35 Палец
Загрузка ...
2.11 TF1004.413.1a Рычаг качающийся
Загрузка ...
2.12 TF1004.413-01b Ось вилки переключения
Загрузка ...
2.13 TF1004.413-04b Винт
Загрузка ...
2.14 GBT6172.1-M12-04-A3L Болт
Загрузка ...
2.15 GBT6172.1-M16-04-A3L Гайка шестигранная тонкая
Загрузка ...
2.16 TD800.413-01 Винт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
