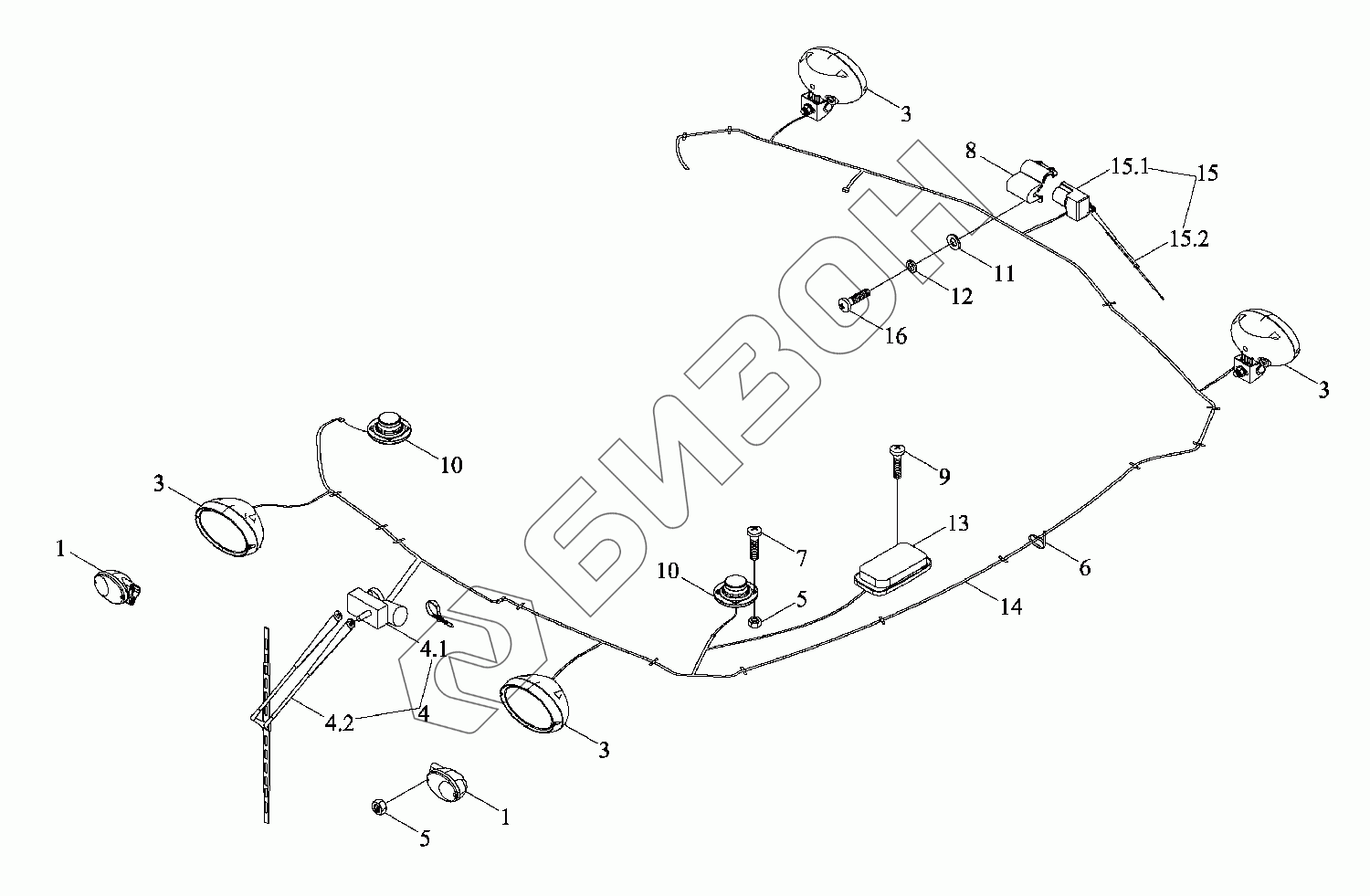

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Монтажный блок жгута проводов верхнего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
3
3
3
3
4
4.1
4.2
5
5
6
7
8
9
10
10
11
12
13
14
15
15.1
15.2
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06486020000K TS06486020000K Монтажный блок жгута проводов верхнего освещения в сборе
Загрузка ...
1 TS06486020002K Лампа порученя
Загрузка ...
2 GBT6170-M5-8-A2L Гайка
Загрузка ...
3 TY3S486010001K Светильник переносный
Загрузка ...
4 TS06486010005 Стеклоочиститель
Загрузка ...
4.1 TS06486010007 Стеклоочиститель
Загрузка ...
4.2 TK4860013000 Стержень
Загрузка ...
5 GBT6170-M4-8-A2L Гайка
Загрузка ...
6 3203505D9-L Держатель
Загрузка ...
7 TS04481050005 Винт
Загрузка ...
8 TS04486010008 Крышка защитная
Загрузка ...
9 GBT845-ST4.8X19 Саморез
Загрузка ...
10 TS04486010003 Динамик
Загрузка ...
11 GBT97.1-5-A3L Шайба плоская
Загрузка ...
12 GBT93-5-A3L Гровер
Загрузка ...
13 TS06486010006 Лампа внутренне-верхняя
Загрузка ...
14 TS06486010001 Жгут проводов
Загрузка ...
15 TB1S486010002K Стеклоочиститель задний в сборе
Загрузка ...
15.1 TB1S486010004K Электродвигатель стеклоочистителя
Загрузка ...
15.2 TK4860014000 Стеклоочиститель
Загрузка ...
16 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
