Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Устройство гидравлической системы 2
1
2
3
3
4
5
6
7
7
7
7.1
7.2
8
8
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
17
17.1
17.2
18
19
20
22
23
24

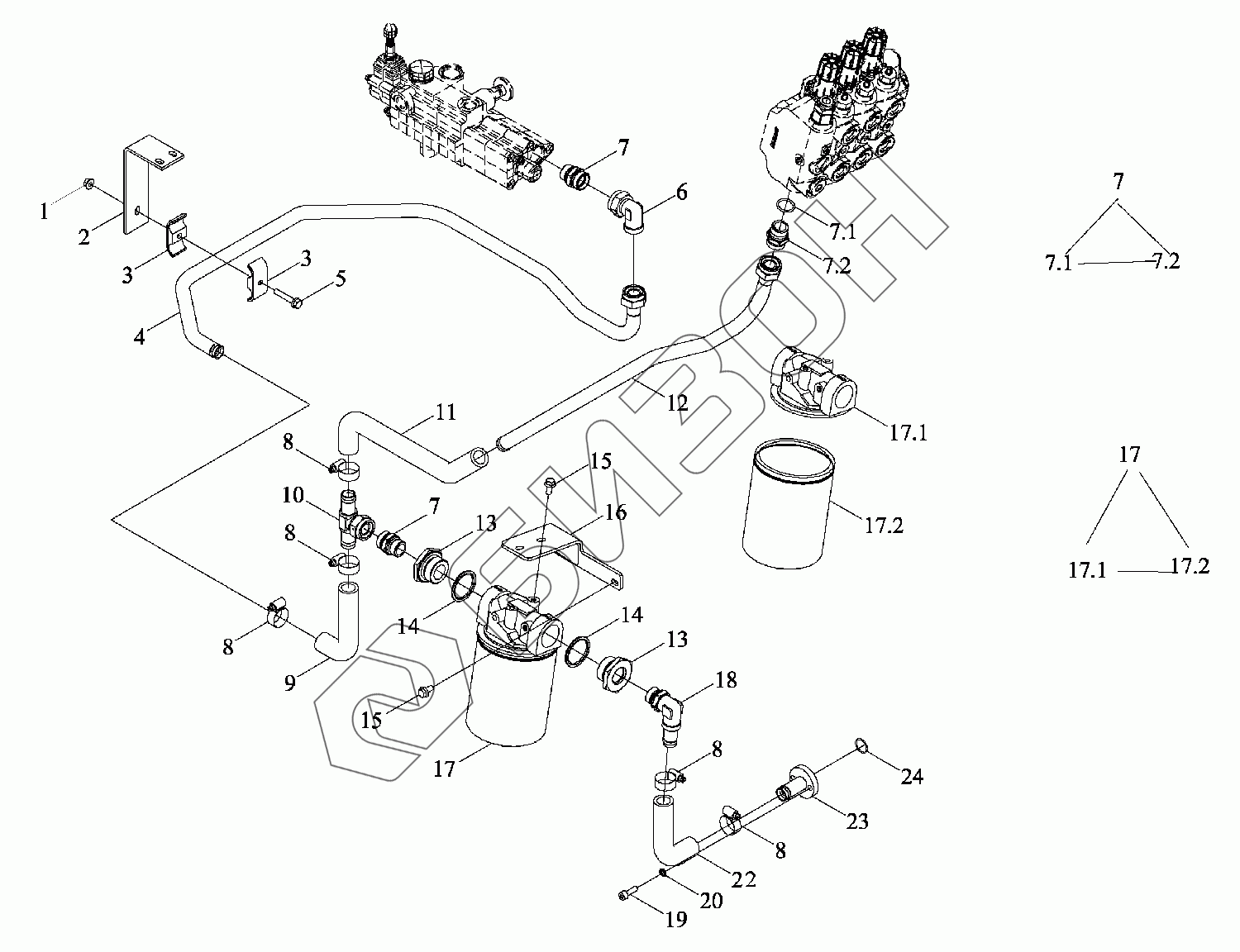

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D582020000K | TM5D582020000K | Система гидравлическая |
Загрузка ...
|
|
| 1 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 2 | TS06582170005 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 3 | TS06582170006 | Прокладка резиновая |
Загрузка ...
|
|
| 4 | TS06582170017 | Труба |
Загрузка ...
|
|
| 5 | GBT5789-M8X45-8.8-A2L | Болт шестигранный фланцевый M8X45-8.8-A2L |
Загрузка ...
|
|
| 6 | GBT3754-L22 | Тройник труб комбинированный соединительный конусного уплотнения |
Загрузка ...
|
|
| 7 | TD924.582N.16 | Штуцер соединительный |
Загрузка ...
|
|
| 7.1 | TS09580010009 | Кольцо O-образное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 7.2 | GBT3733-L22 | Деталь прямая переходная с зажимным кольцом |
Загрузка ...
|
|
| 8 | Q67632 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 9 | TS06582170031 | Шланг резиновый |
Загрузка ...
|
|
| 10 | TS06582170029 | Штуцер соединительный |
Загрузка ...
|
|
| 11 | TS06582220006 | Труба |
Загрузка ...
|
|
| 12 | TS06582150019 | Труба |
Загрузка ...
|
|
| 13 | TK4030300200 | Штуцер соединительный M42X2-M27X2 |
Загрузка ...
|
|
| 14 | JBT982-42 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 15 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 16 | TS06582170023 | Кронштейн |
Загрузка ...
|
|
| 17 | TS06582170013 | Фильтр |
Загрузка ...
|
|
| 17.1 | TS06582170014 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 17.2 | TS06582170015 | Фильтр возврата масла |
Загрузка ...
|
|
| 18 | TD924.582N.11 | Маслопровод |
Загрузка ...
|
|
| 19 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X25-8.8-A2L |
Загрузка ...
|
|
| 20 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 22 | TD924.582N.22 | Шланг |
Загрузка ...
|
|
| 23 | TS06582180019 | Трубопровод обратный фильтра возврата масла в сборе |
Загрузка ...
|
|
| 24 | GBT3452.1-22.4X1.80G | Кольцо уплотнительное резиновое для гидропневматики 22.4X1.80G |
Загрузка ...
|
