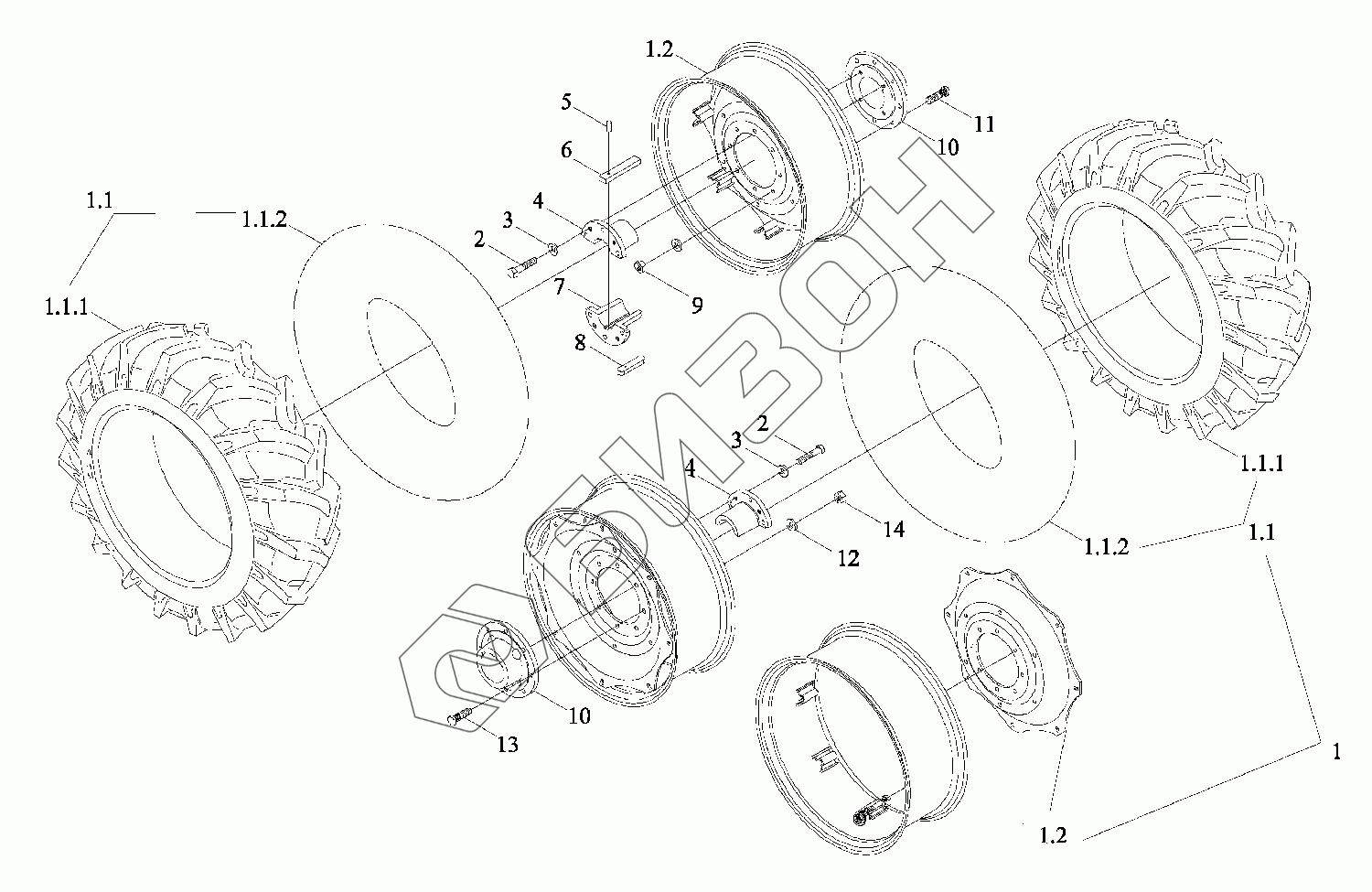

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Заднее колесо

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1
1.1.1
1.1.1
1.1.2
1.1.2
1.2
1.2
2
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05340110000 TC05340110000 Колесо заднее ведущее в сборе
Загрузка ...
TM5D340010003 TM5D340010003 Ступица
Загрузка ...
TM5D340010004 TM5D340010004 Ступица
Загрузка ...
1 TC05340110001 Колесо заднее
Загрузка ...
1.1 TF1004.34D.1.2 Камера и покрышка
Загрузка ...
1.1.1 GBT2979-18.4-38-10PR-R Покрышка
Загрузка ...
1.1.2 GBT2979-18.4-38-R Камера
Загрузка ...
1.2 TC05340110002 Обод и спица
Загрузка ...
2 TC05340110006 Болт
Загрузка ...
3 TG1204.34-01 Шайба
Загрузка ...
4 TC05340110007 Ступица
Загрузка ...
5 GBT119.1-8h8X22-A3L Штырь цилиндрический
Загрузка ...
6 TC05340110010 Шпонка плоская
Загрузка ...
7 TC05340110008 Ступица
Загрузка ...
8 TG1204.34-06 Шпонка плоская
Загрузка ...
9 GBT6176-M22X1.5-10-A3L Гайка
Загрузка ...
10 TG1454.34.5-03a Крышка
Загрузка ...
11 TC05340110011 Болт
Загрузка ...
12 TG1454.34.5-02 Шайба
Загрузка ...
13 TC05340110012 Болт
Загрузка ...
14 GBT6176-M22X1.5-LH-10-A3L Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
