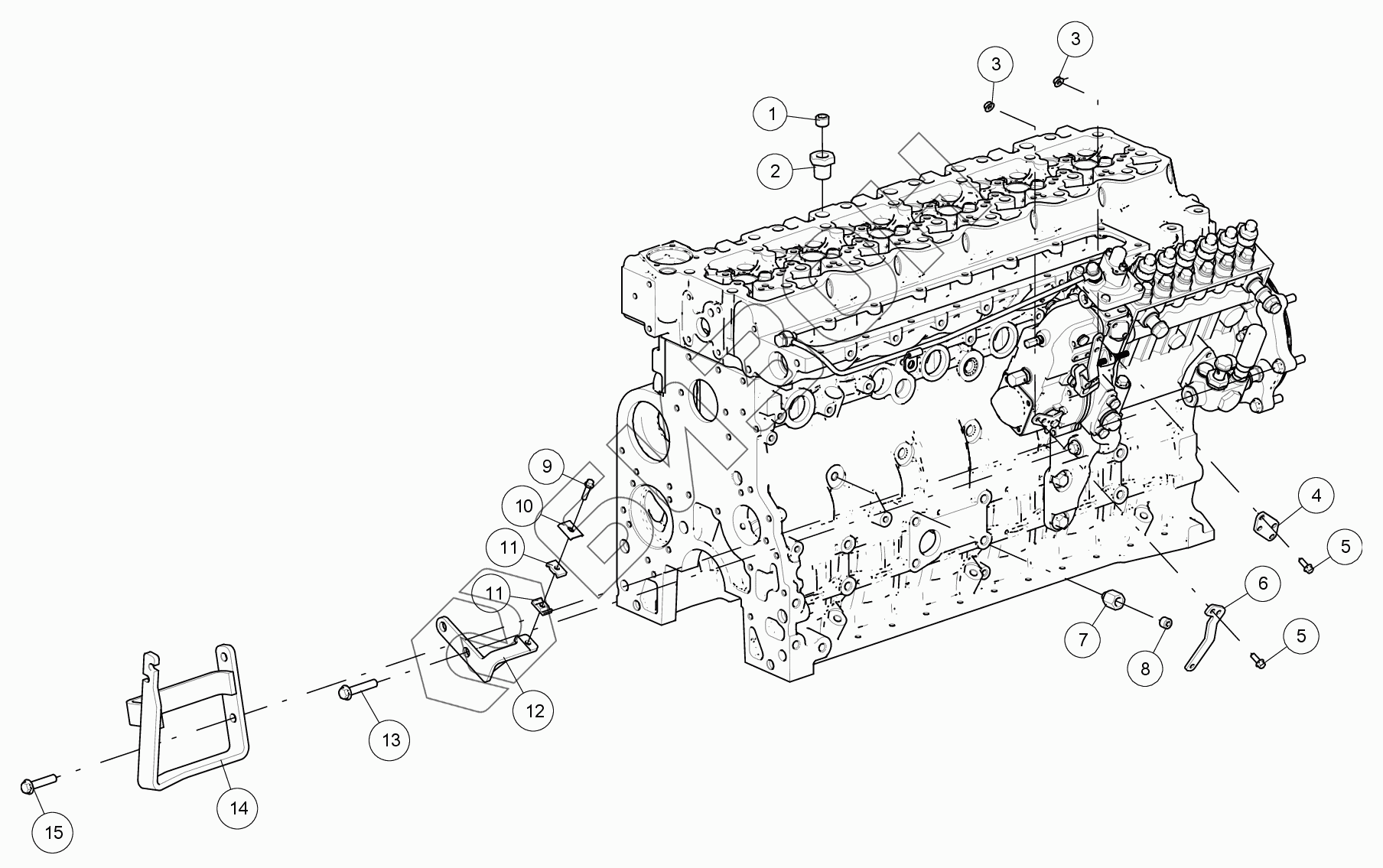

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Детали крепления
1
2
3
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B00004769 | Заглушка |
Загрузка ...
|
|
| 2 | D00-219-14 | Соединение переходное |
Загрузка ...
|
|
| 3 | B00005106 | Гайка с фланцем |
Загрузка ...
|
|
| 4 | S00041881 | Кронштейн |
Загрузка ...
|
|
| 5 | B00005550 | Болт с фланцем |
Загрузка ...
|
|
| 6 | S00042469 | Рукоятка |
Загрузка ...
|
|
| 7 | S00018877 | Штуцер соединительный |
Загрузка ...
|
|
| 8 | B00004647 | Заглушка |
Загрузка ...
|
|
| 9 | B00005552 | Болт с фланцем |
Загрузка ...
|
|
| 10 | D26-105-02 | Зажим трубный |
Загрузка ...
|
|
| 11 | D26-104-02 | Подушка косынки |
Загрузка ...
|
|
| 12 | S00042447 | Кронштейн |
Загрузка ...
|
|
| 13 | B00005155 | Болт с фланцем |
Загрузка ...
|
|
| 14 | S00042448 | Кронштейн |
Загрузка ...
|
|
| 15 | B00005159 | Болт с фланцем |
Загрузка ...
|
|
| 16 | S00016454 | Подушка |
Загрузка ...
|
|
| 16.1 | S00004864 | Подушка |
Загрузка ...
|
|
| 16.2 | S00004865 | Подушка |
Загрузка ...
|
|
| 16.3 | S00003834 | Прокладка выхлопной трубы |
Загрузка ...
|
|
| 16.4 | S00004106 | Подушка |
Загрузка ...
|
|
| 16.5 | D13-103-52 | Подушка |
Загрузка ...
|
|
| 16.6 | S00003835 | Подушка |
Загрузка ...
|
|
| 16.7 | S00008098 | Подушка |
Загрузка ...
|
|
| 16.8 | S00005011 | Подушка |
Загрузка ...
|
|
| 16.9 | S00003929 | Нагнетатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
