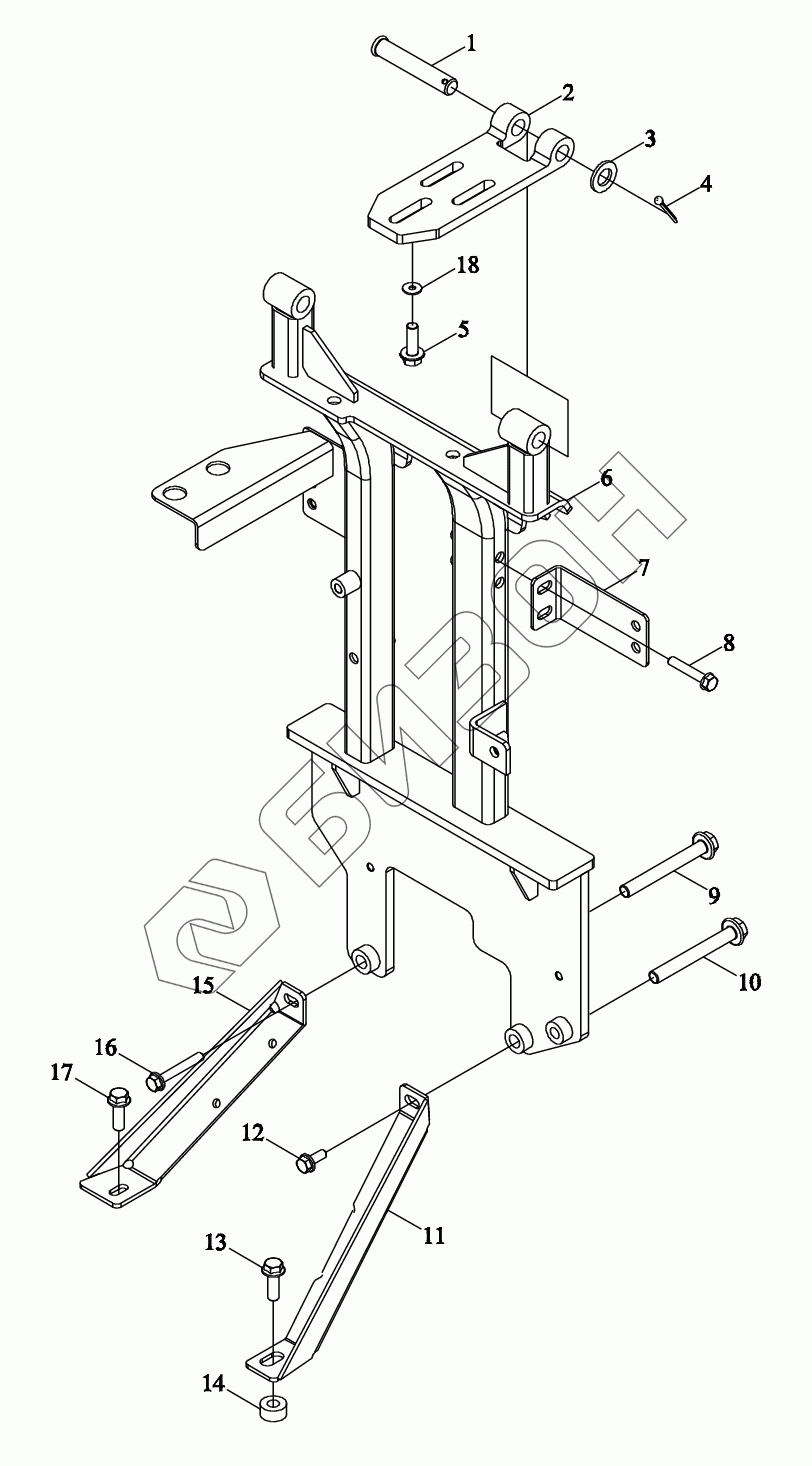

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Кронштейн капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D476010000K TM5D476010000K Блок монтажный П-образного кронштейна в сборе
Загрузка ...
1 GBT882-B16X90-A3L Ось
Загрузка ...
2 TS06472010005K Петля
Загрузка ...
3 GBT97.1-16-A3L Шайба плоская
Загрузка ...
4 GBT91-4X32-A3L Шплинт
Загрузка ...
5 GBT5789-M10X30-10.9-A3L Болт с фланцем
Загрузка ...
6 TM5D476010001K Кронштейн П-образный
Загрузка ...
7 TD2S476020007K Кронштейн
Загрузка ...
8 GBT5789-M8X65-8.8-A2L Болт с фланцем
Загрузка ...
9 GBT5789-M12X100-10.9-A3L Болт с фланцем
Загрузка ...
10 GBT5789-M10X60-10.9-A3L Болт с фланцем
Загрузка ...
11 TD2S476020011K Кронштейн
Загрузка ...
12 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
13 GBT5789-M10X30-8.8-A3L Болт с фланцем
Загрузка ...
14 TD2S476020020K Цилиндр
Загрузка ...
15 TM5D476010009K Кронштейн упорный
Загрузка ...
16 GBT5789-M8X55-8.8-A2L Болт с фланцем
Загрузка ...
17 GBT5789-M8X20-10.9-A2L Болт с фланцем
Загрузка ...
18 GBT96.1-10-A3L Шайба большая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
