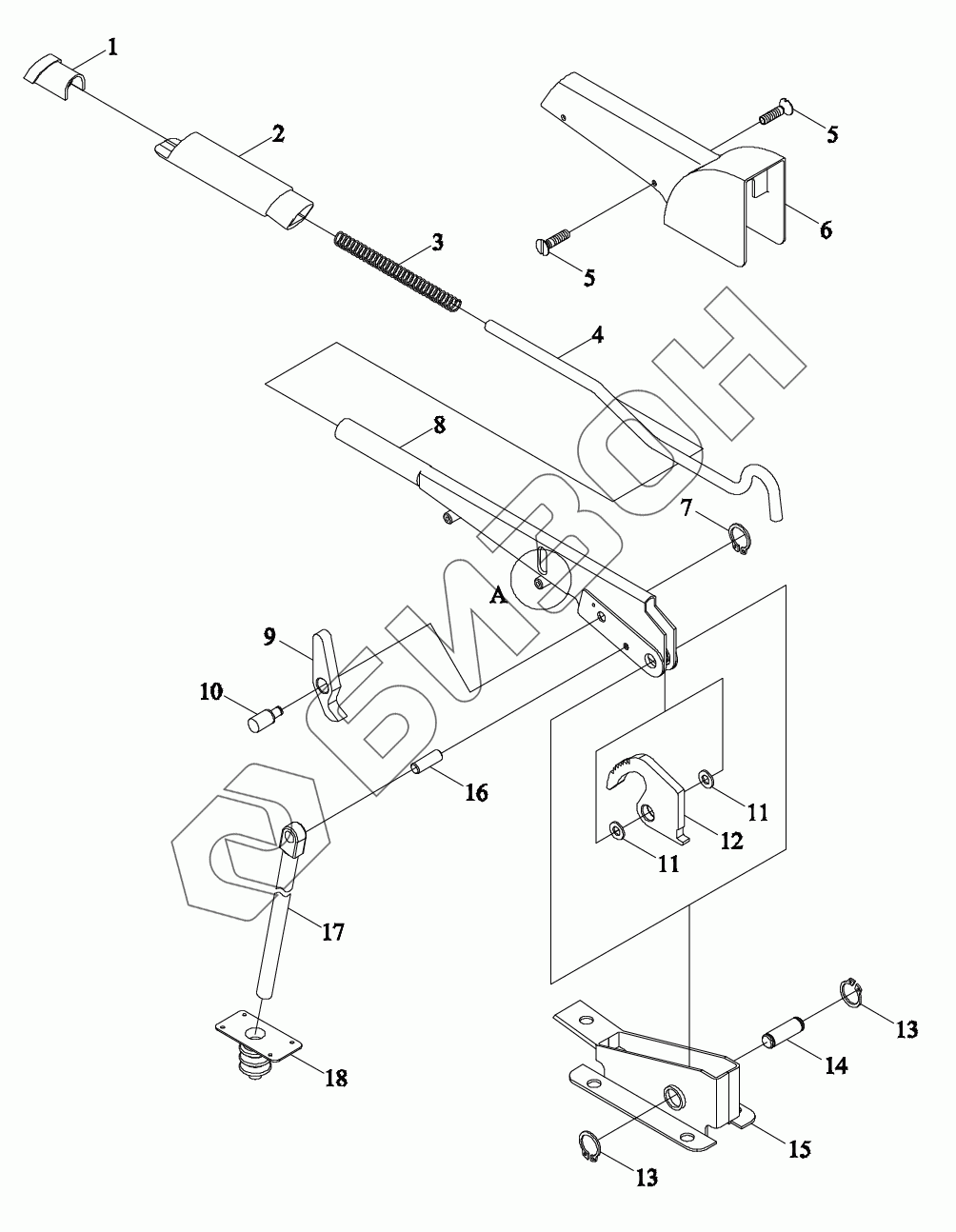

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Механизм управления стояночным тормозом 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD3P435010001 TD3P435010001 Ручка
Загрузка ...
TD3P435010000 TD3P435010000 Механизм управления стояночным тормозом в сборе
Загрузка ...
1 FT800A.21.045 Кнопка
Загрузка ...
2 TH04435010009 Чехол ручки
Загрузка ...
3 FT800.43.180 Пружина
Загрузка ...
4 FT800A.21.315 Торкатель
Загрузка ...
5 GBT68-M4X10-4.8-A2L Винт
Загрузка ...
6 FT800A.21.320 Кожух защитный
Загрузка ...
7 GBT894.1-6 Кольцо стопорное
Загрузка ...
8 FT800A.21.044 Ручка
Загрузка ...
9 FT800A.21.314 Собачка
Загрузка ...
10 FT800A.21.322 Ось
Загрузка ...
11 TS06212010009 Шайба
Загрузка ...
12 FT800A.43.310 Храповик
Загрузка ...
13 GBT894.1-14 Кольцо стопорное
Загрузка ...
14 FT800A.21.321 Ось
Загрузка ...
15 TS06435010005 Держатель неподвижный
Загрузка ...
16 FT800A.21.323 Ось
Загрузка ...
17 TD3P435010003 Тяга
Загрузка ...
18 TC05435010010 Уплотнение
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
