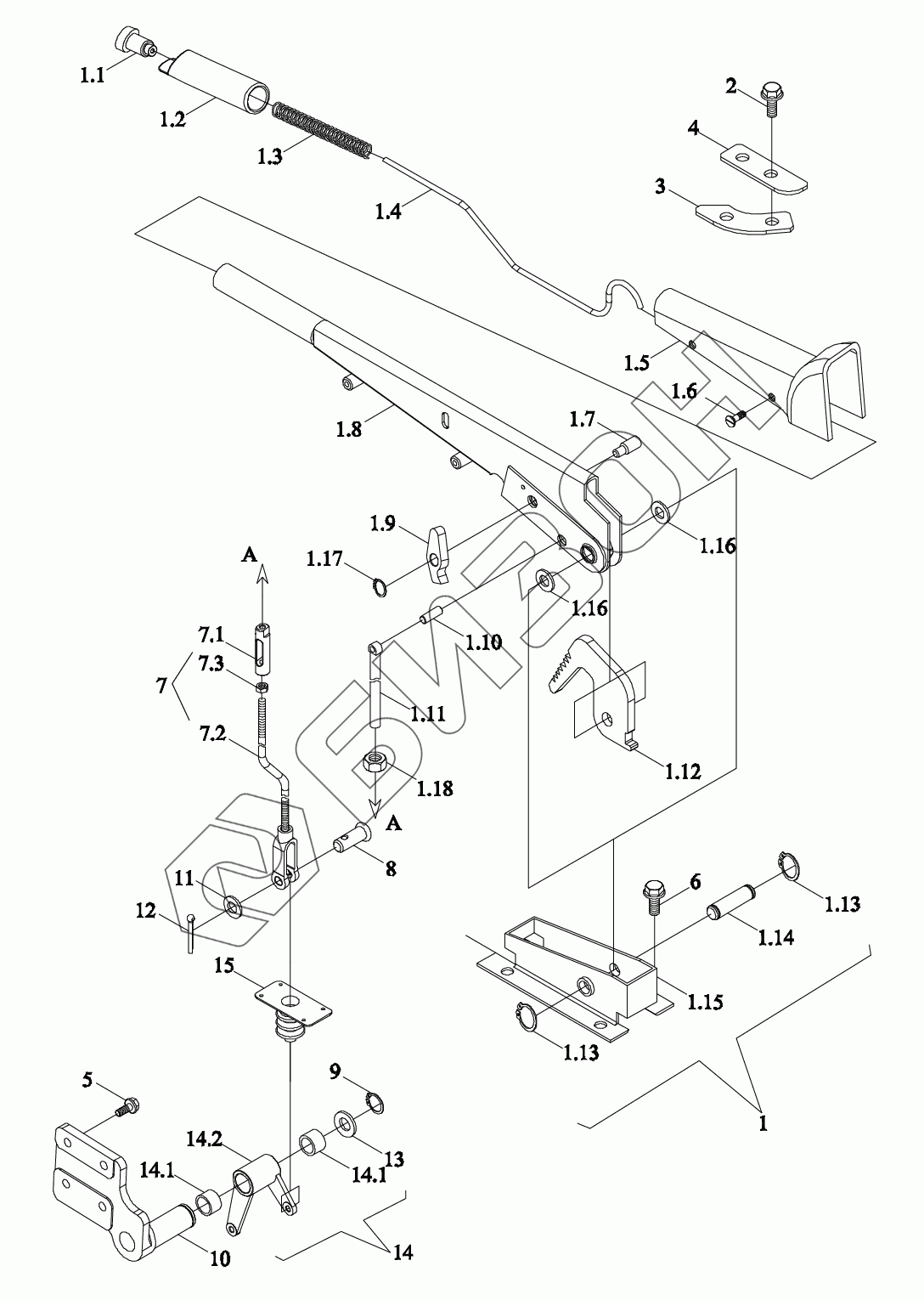

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Механизм управления сцеплением 1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.13
1.14
1.15
1.16
1.16
1.17
1.18
2
3
4
5
6
7
7.1
7.2
7.3
8
9
10
11
12
13
14
14.1
14.1
14.2
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S212090000 | TD2S212090000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | TD2C212010034 | Рычаг управления |
Загрузка ...
|
|
| 1.1 | FT800A.21.045 | Кнопка |
Загрузка ...
|
|
| 1.2 | FT800A.21.319 | Чехол ручки |
Загрузка ...
|
|
| 1.3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 1.4 | FT800A.21.315 | Торкатель |
Загрузка ...
|
|
| 1.5 | FT800A.21.320 | Кожух защитный |
Загрузка ...
|
|
| 1.6 | GBT68-M4X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.7 | FT800A.21.322 | Ось |
Загрузка ...
|
|
| 1.8 | TD2C212010033 | Ручка |
Загрузка ...
|
|
| 1.9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 1.10 | FT800A.21.323 | Ось |
Загрузка ...
|
|
| 1.11 | TD3P212010002 | Тяга |
Загрузка ...
|
|
| 1.12 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 1.13 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 1.14 | FT800A.21.321 | Ось |
Загрузка ...
|
|
| 1.15 | TS06212010003 | Держатель неподвижный |
Загрузка ...
|
|
| 1.16 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 1.17 | GBT894.1-6 | Кольцо стопорное |
Загрузка ...
|
|
| 1.18 | GBT6171-M14X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 2 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TS06212010025 | Плита нажимная |
Загрузка ...
|
|
| 4 | TS06212010024 | Плита нажимная |
Загрузка ...
|
|
| 5 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TD3P212010003 | Тяга |
Загрузка ...
|
|
| 7.1 | TA820.212-03 | Втулка |
Загрузка ...
|
|
| 7.2 | TD3P212010004 | Тяга |
Загрузка ...
|
|
| 7.3 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 8 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 9 | GBT894.1-30 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | TD2S212070003 | Вал упорный |
Загрузка ...
|
|
| 11 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 13 | TD2C212010026 | Кольцо прокладное 30 |
Загрузка ...
|
|
| 14 | TD2C212010015 | Втулка поворотная |
Загрузка ...
|
|
| 14.1 | TD2C212010014 | Втулка |
Загрузка ...
|
|
| 14.2 | TD2C212010002 | Втулка поворотная |
Загрузка ...
|
|
| 15 | TS06212020001 | Уплотнение |
Загрузка ...
|
