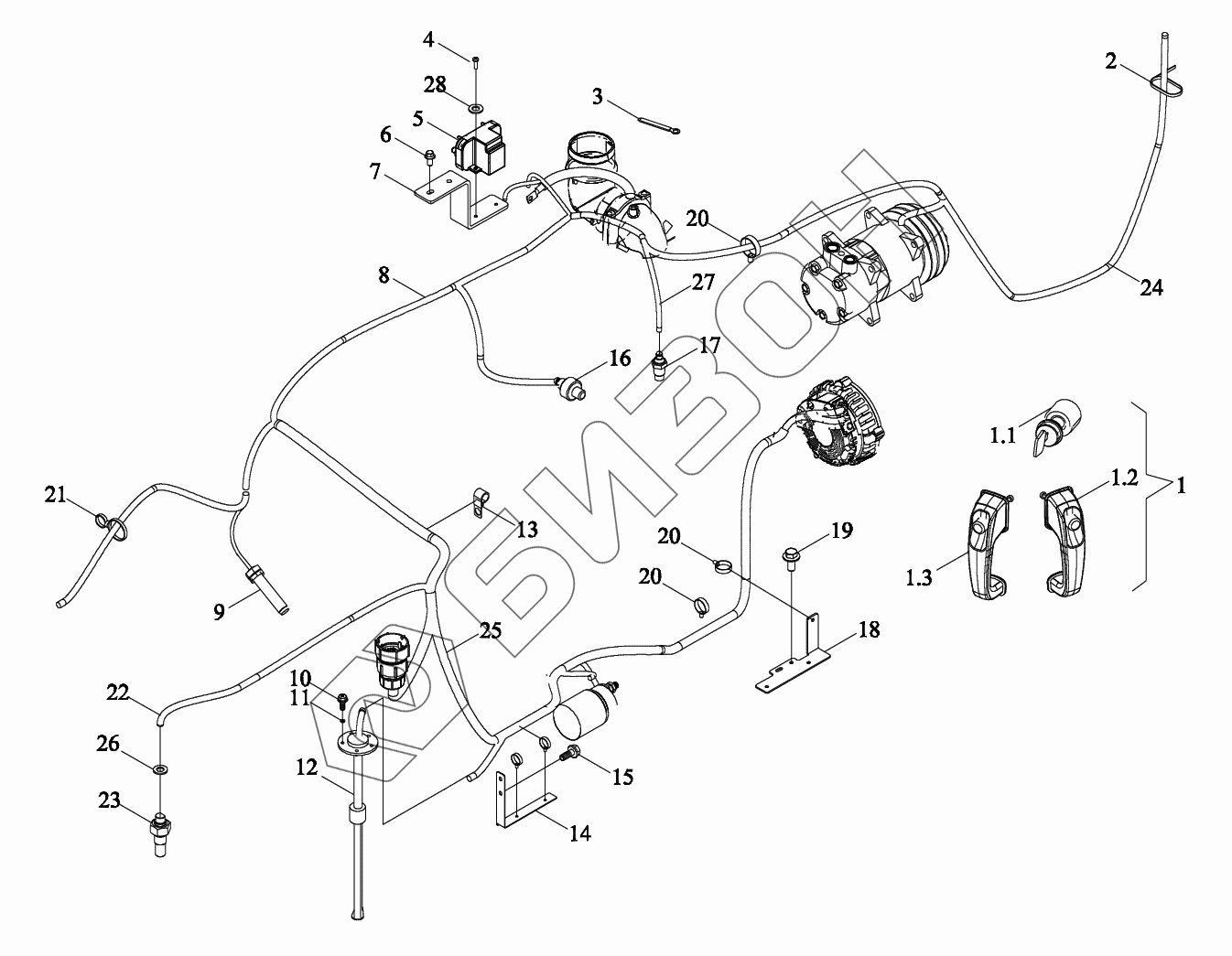

Графический каталог запасных частей к технике: LOVOL TD2SA1304-018K. Монтажный блок жгута проводов двигателя
1
1.1
1.2
1.3
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D481020000K | TM5D481020000K | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | TC03481040013 | Замок |
Загрузка ...
|
|
| 1.1 | TB550.482.3 | Замок зажигания |
Загрузка ...
|
|
| 1.2 | TS04451013240 | Ручка |
Загрузка ...
|
|
| 1.3 | TS04451014240 | Ручка |
Загрузка ...
|
|
| 2 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 3 | GF25B1.29.1-01 | Диск ограничительный |
Загрузка ...
|
|
| 4 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 5 | TD1S481040004K | Реле |
Загрузка ...
|
|
| 6 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TD2S481050003K | Реле |
Загрузка ...
|
|
| 8 | TD2S481050001aK | Жгут проводов |
Загрузка ...
|
|
| 9 | TS08481010002K | Датчик |
Загрузка ...
|
|
| 10 | TS04481050005 | Винт |
Загрузка ...
|
|
| 11 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 12 | TC05481350002 | Датчик |
Загрузка ...
|
|
| 13 | BZF0032.1-003 | Скоба зажимная |
Загрузка ...
|
|
| 14 | TC05481390011 | Кронштейн |
Загрузка ...
|
|
| 15 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TR2S481010004K | Сигнализатор |
Загрузка ...
|
|
| 17 | FT65.48.072 | Датчик температуры воды |
Загрузка ...
|
|
| 18 | TD2S481050002K | Кронштейн |
Загрузка ...
|
|
| 19 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 21 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 22 | TC05481320002 | Линия перехода |
Загрузка ...
|
|
| 23 | TS06481140003 | Выключатель |
Загрузка ...
|
|
| 24 | TC05481090001 | Жгут проводов |
Загрузка ...
|
|
| 25 | TH02481010004 | Перемычка АКБ |
Загрузка ...
|
|
| 26 | JBT982-24 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 27 | TD2S481050004K | Линия питания |
Загрузка ...
|
|
| 28 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
