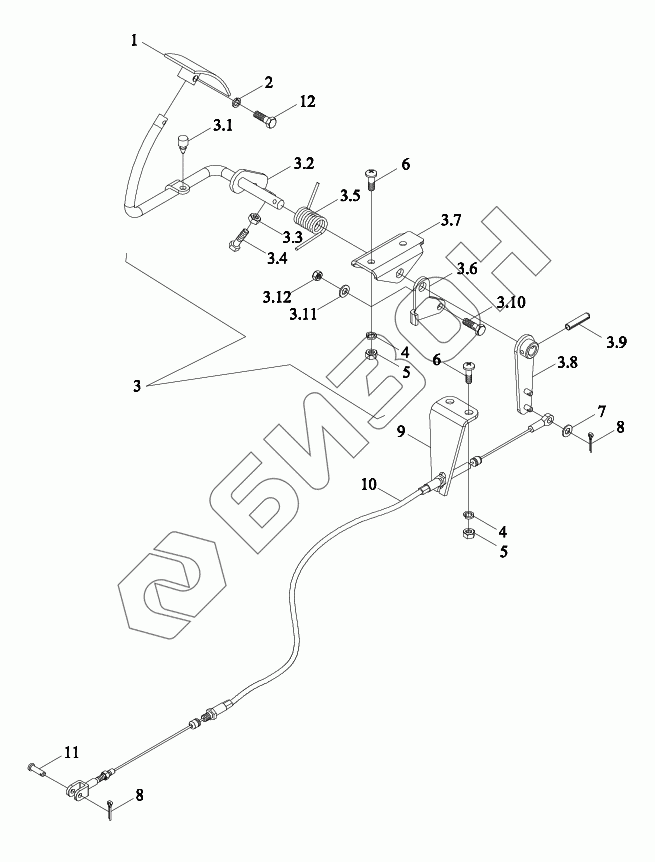

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Акселератор ножной
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
4
4
5
5
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE254.20 | TE254.20 | Механизм управления двигателем в сборе |
Загрузка ...
|
|
| 1 | TB500.202.5 | Подножка |
Загрузка ...
|
|
| 2 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 3 | TE250.202C.1 | Механизм управления ножным акселератором |
Загрузка ...
|
|
| 3.1 | FT650.20.107 | Пробка резиновая |
Загрузка ...
|
|
| 3.2 | TE250.20B.3 | Рычаг качающийся |
Загрузка ...
|
|
| 3.3 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 3.4 | GBT5781-M8X45-4.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3.5 | FT650.20.104 | Пружина кручения |
Загрузка ...
|
|
| 3.6 | FT650.20.114 | Рычаг качающийся |
Загрузка ...
|
|
| 3.7 | FT650.20.108 | Кронштейн дроссельной заслонки |
Загрузка ...
|
|
| 3.8 | FT300.20.011 | Рычаг качающийся |
Загрузка ...
|
|
| 3.9 | GBT879.1-5X20 | Штырь |
Загрузка ...
|
|
| 3.10 | FT650.20.133 | Винт |
Загрузка ...
|
|
| 3.11 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 3.12 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 4 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 5 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 6 | GBT819.1-M8X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 7 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT91-2X16-A0P | Шплинт |
Загрузка ...
|
|
| 9 | TE250.20B-01 | Кронштейн |
Загрузка ...
|
|
| 10 | FT700.20S.014 | Тросик |
Загрузка ...
|
|
| 11 | GBT882-B5X20-A0P | Ось |
Загрузка ...
|
|
| 12 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
