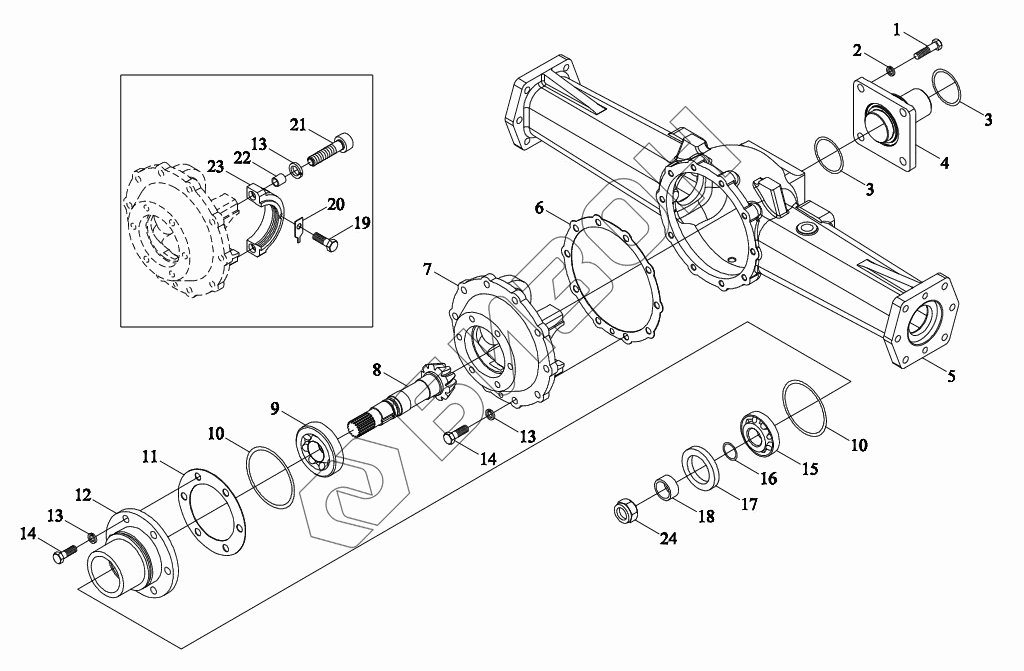

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Картер редуктора главной передачи
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TL02311010003 | TL02311010003 | Картер редуктора главной передачи |
Загрузка ...
|
|
| TL02311010002 | TL02311010002 | Мост приводной |
Загрузка ...
|
|
| 1 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 3 | GBT3452.1-63.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 4 | TL02311010036 | Вал упорный |
Загрузка ...
|
|
| 5 | TL02311010037 | Корпус картера |
Загрузка ...
|
|
| 6 | TL02311010023 | Шайба регулировочная |
Загрузка ...
|
|
| 7 | TL02311010035 | Основание опорное |
Загрузка ...
|
|
| 8 | TL02311010078 | Вал |
Загрузка ...
|
|
| 9 | GBT297-31306 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | GBT3452.1-73.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 11 | TL02311010018 | Шайба регулировочная |
Загрузка ...
|
|
| 12 | TL02311010034 | Вал упорный |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | GBT297-32006 | Подшипники конические роликовые |
Загрузка ...
|
|
| 16 | GBT3452.1-23.6X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 17 | GBT9877.1-FB35X55X8B | Втулка уплотнительная |
Загрузка ...
|
|
| 18 | TL02311010021 | Втулка |
Загрузка ...
|
|
| 19 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | TL02311010024 | Подушка |
Загрузка ...
|
|
| 21 | GBT70.1-M10X40-8.8 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 22 | TL02311010016 | Втулка фиксирующая |
Загрузка ...
|
|
| 23 | TL02311010022 | Закрепительная втулка |
Загрузка ...
|
|
| 24 | TL02311010077 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
