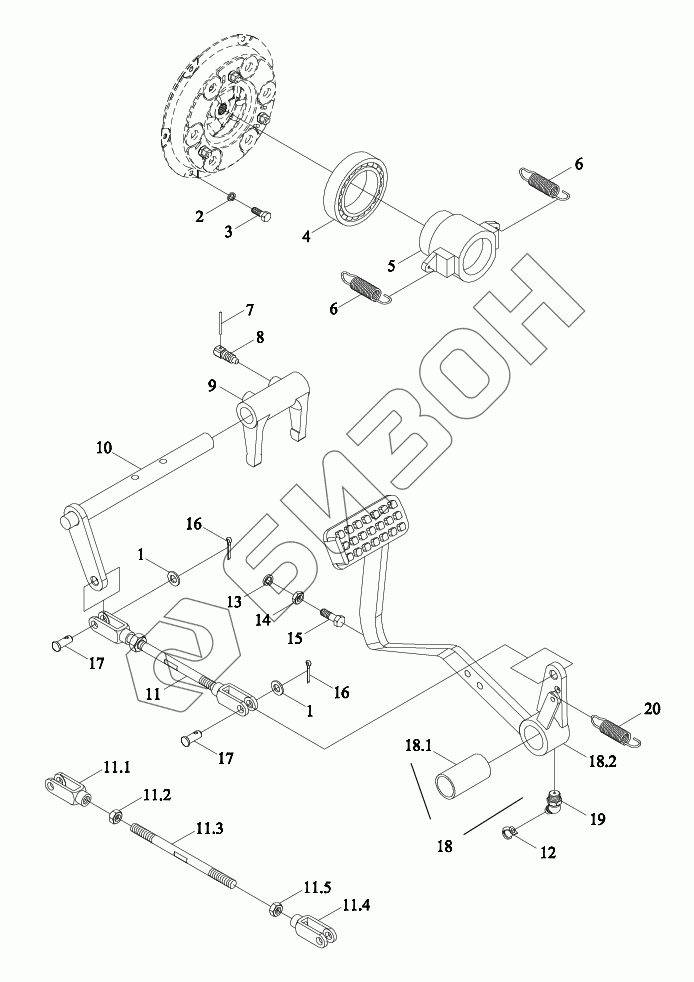

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Механизм управления сцеплением
1
1
2
3
4
5
6
6
7
8
9
10
11
11.1
11.2
11.3
11.4
11.5
12
13
14
15
16
16
17
17
18
18.1
18.2
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE250.212B | TE250.212B | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | GBT5783-M8X60-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | TE250.212B-01 | Подшипник |
Загрузка ...
|
|
| 5 | FT200.21B.103 | Постель подшипника |
Загрузка ...
|
|
| 6 | FT200.21.106 | Пружина |
Загрузка ...
|
|
| 7 | TE250.212-05 | Проволока стальная |
Загрузка ...
|
|
| 8 | FT65.37.109 | Винт |
Загрузка ...
|
|
| 9 | FT200.21.107 | Вилка отводная |
Загрузка ...
|
|
| 10 | TE250.212.4 | Коромысло выключения |
Загрузка ...
|
|
| 11 | TE250.212.3 | Тяга |
Загрузка ...
|
|
| 11.1 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 11.2 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 11.3 | TE250.212.3-01 | Тяга |
Загрузка ...
|
|
| 11.4 | FT800A.43B.119 | Вилка тяги |
Загрузка ...
|
|
| 11.5 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 12 | TD800.311C.1-01 | Колпачок пылезащитный |
Загрузка ...
|
|
| 13 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT6172.1-M12-04-A3L | Болт |
Загрузка ...
|
|
| 15 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 16 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 17 | GBT882-B10X28-A3L | Ось |
Загрузка ...
|
|
| 18 | TE250.212B.1 | Педаль сцепления |
Загрузка ...
|
|
| 18.1 | TH350.212.1-01 | Втулка |
Загрузка ...
|
|
| 18.2 | TE250.212B.1.1 | Подножка |
Загрузка ...
|
|
| 19 | JBT7940.2-45dM10X1 | Пресс-масленка |
Загрузка ...
|
|
| 20 | TE250.212-06 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
