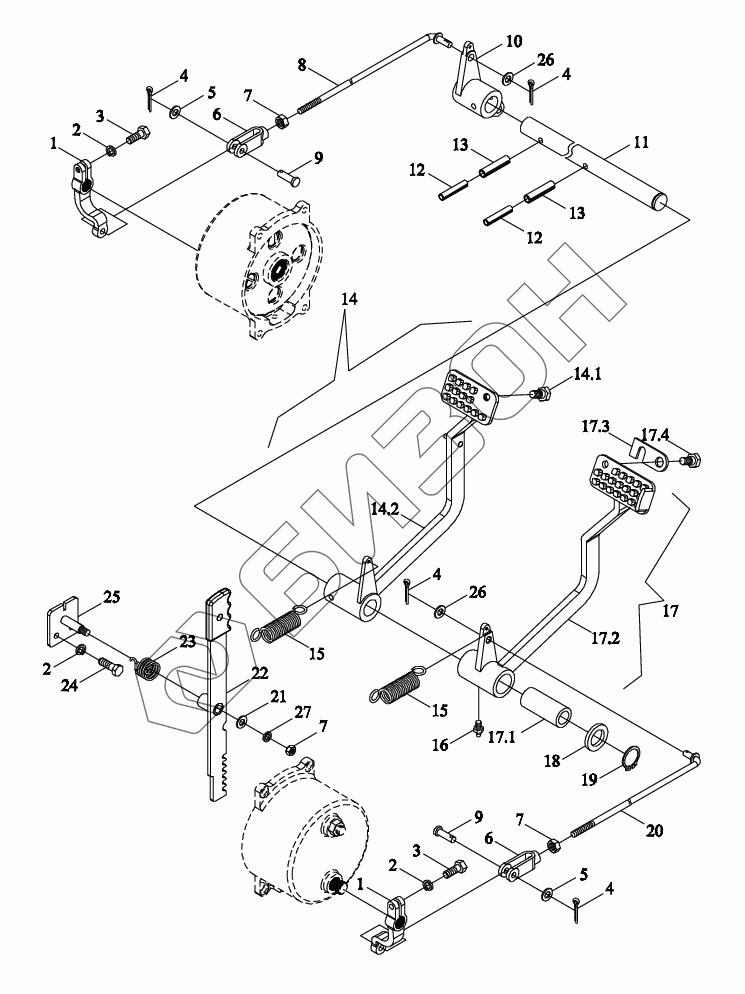

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Механизм управления тормозом
1
1
2
2
2
3
3
4
4
4
4
5
5
6
6
7
7
7
8
9
9
10
11
12
12
13
13
14
14.1
14.2
15
15
16
17
17.1
17.2
17.3
17.4
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TE3C433010007 | TE3C433010007 | Педали тормоза (левая и правая) |
Загрузка ...
|
|
| TE250.433 | TE250.433 | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| 1 | FT250.43.102 | Рычаг качающийся |
Загрузка ...
|
|
| 2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 3 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | GBT91-3.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 5 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 6 | FT804.42.150 | Вилка передняя |
Загрузка ...
|
|
| 7 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 8 | TE250.433.3 | Тяга |
Загрузка ...
|
|
| 9 | GBT882-B8X28-A0P | Ось |
Загрузка ...
|
|
| 10 | TE250.433-02 | Рычаг качающийся |
Загрузка ...
|
|
| 11 | TE250.433-01 | Вал |
Загрузка ...
|
|
| 12 | GBT879.2-5X40 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 13 | GBT879.1-8X40 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 14 | TE250.433.1 | Подножка |
Загрузка ...
|
|
| 14.1 | TE250.433.1.1-05 | Винты |
Загрузка ...
|
|
| 14.2 | TE250.433.1.1 | Подножка |
Загрузка ...
|
|
| 15 | FT200.21.101 | Пружина |
Загрузка ...
|
|
| 16 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 17 | TE250.433.4 | Подножка |
Загрузка ...
|
|
| 17.1 | TE250.433.2-02 | Втулка |
Загрузка ...
|
|
| 17.2 | TE250.433.4.1 | Подножка |
Загрузка ...
|
|
| 17.3 | FT65.43.130 | Блокирующая плита |
Загрузка ...
|
|
| 17.4 | TE250.433.1.1-05 | Винты |
Загрузка ...
|
|
| 18 | FT250.43.112 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | GBT894.1-25 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | TE250.433.5 | Тяга |
Загрузка ...
|
|
| 21 | GBT97.1-10-A0P | Шайба плоская |
Загрузка ...
|
|
| 22 | FT250.43.015 | Запорная пластина |
Загрузка ...
|
|
| 23 | FT250.43.157 | Пружина |
Загрузка ...
|
|
| 24 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 25 | FT250.43.025 | Сварка фиксированной пластины |
Загрузка ...
|
|
| 26 | GBT97.1-12-A0P | Шайба плоская |
Загрузка ...
|
|
| 27 | GBT93-10-A0P | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
