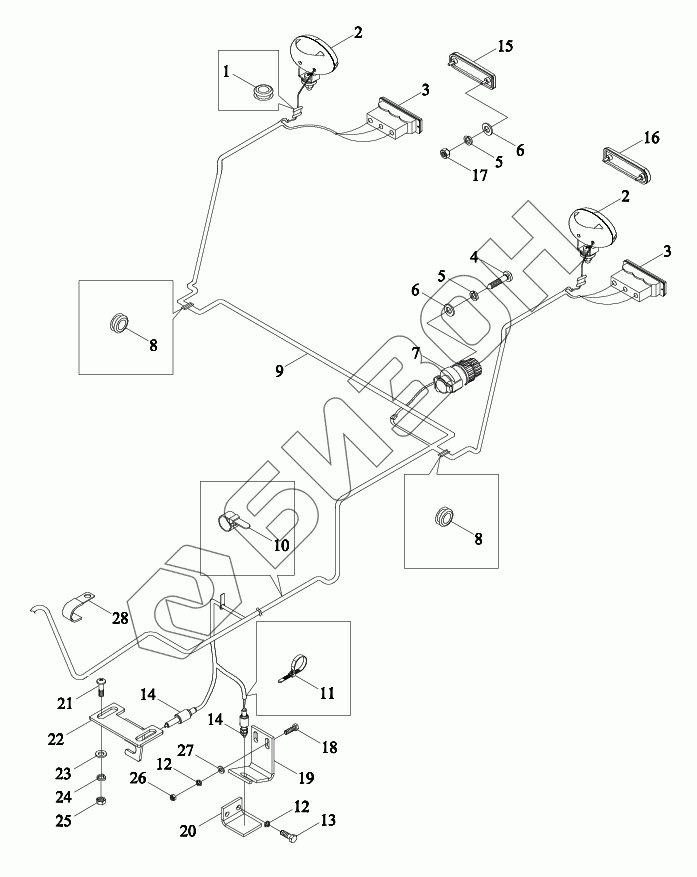

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Монтажный блок жгута провода заднего освещения
1
2
2
3
3
4
5
5
6
6
7
8
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TL01484410000K | TL01484410000K | Монтажный блок жгута провода заднего освещения в сборе |
Загрузка ...
|
|
| 1 | FT65.48.094 | Диафрагма резиновая |
Загрузка ...
|
|
| 2 | TC02484020003 | Освещение заднее рабочее |
Загрузка ...
|
|
| 3 | TL01484230002K | Фонарь задний |
Загрузка ...
|
|
| 4 | GBT819.1-M5X35-4.8-A1L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 5 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | TD900.484.2 | Розетка |
Загрузка ...
|
|
| 8 | FT65.48.093 | Диафрагма резиновая |
Загрузка ...
|
|
| 9 | TL01484080002K | Жгут проводов |
Загрузка ...
|
|
| 10 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 11 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 12 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT5783-M6X12-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | RV03701000007 | Выключатель |
Загрузка ...
|
|
| 15 | TB450.484E.5 | Отражатель |
Загрузка ...
|
|
| 16 | TB450.484E.6 | Отражатель |
Загрузка ...
|
|
| 17 | GBT6170-M5-8-A2L | Гайка |
Загрузка ...
|
|
| 18 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 19 | FT250.48F.135a | Плита монтажная |
Загрузка ...
|
|
| 20 | FT250.48F.136a | Щиток |
Загрузка ...
|
|
| 21 | GBT68-M8X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 22 | FT250.48.134a | Кондуктор |
Загрузка ...
|
|
| 23 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 24 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 25 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 26 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 27 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 28 | FT65.48.095 | Скоба зажимная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
