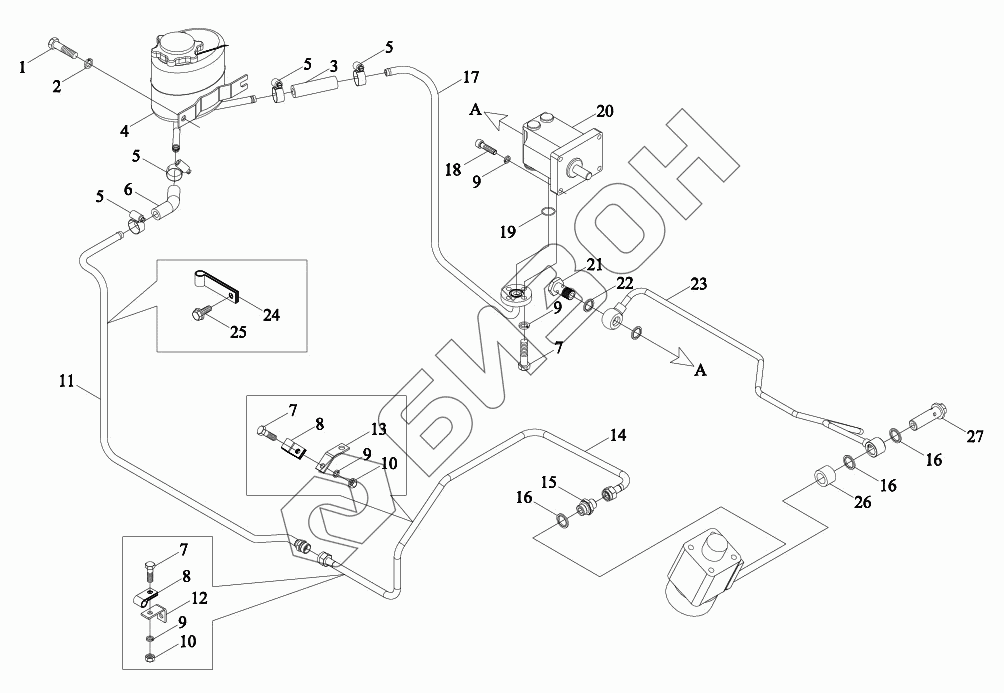

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Насос, бачок и маслопроводы
TL01402010000K
1
2
3
4
5
5
5
5
6
7
7
7
8
8
9
9
9
9
10
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TL01402010000K | TL01402010000K | Трубопровод механизма рулевого управления в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 3 | TL01402010027K | Изогнутая труба |
Загрузка ...
|
|
| 4 | TL01402010011K | Масляный бачок рулевого механизм |
Загрузка ...
|
|
| 5 | Q67627 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 6 | TL01402010010K | Топливный трубопровод |
Загрузка ...
|
|
| 7 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | TL01402010012K | Зажим трубный |
Загрузка ...
|
|
| 9 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 11 | TL01402010022aK | Труба |
Загрузка ...
|
|
| 12 | TL01402010014K | Кронштейн |
Загрузка ...
|
|
| 13 | TL01402010013K | Кронштейн |
Загрузка ...
|
|
| 14 | TL01402010006K | Труба |
Загрузка ...
|
|
| 15 | TH354.402-11 | Штуцер соединительный |
Загрузка ...
|
|
| 16 | JBT982-20 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | TL01402010025aK | Труба |
Загрузка ...
|
|
| 18 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 19 | GBT3452.1-19.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 20 | FT354.40J.011 | Насос шестеренчатый |
Загрузка ...
|
|
| 21 | FT650.40.105 | Болт |
Загрузка ...
|
|
| 22 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 23 | TL01402010004K | Труба |
Загрузка ...
|
|
| 24 | TL01402010024aK | Зажим трубный |
Загрузка ...
|
|
| 25 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 26 | FT254.40A.114 | Короткий патрубок |
Загрузка ...
|
|
| 27 | FT254.40A.112 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
