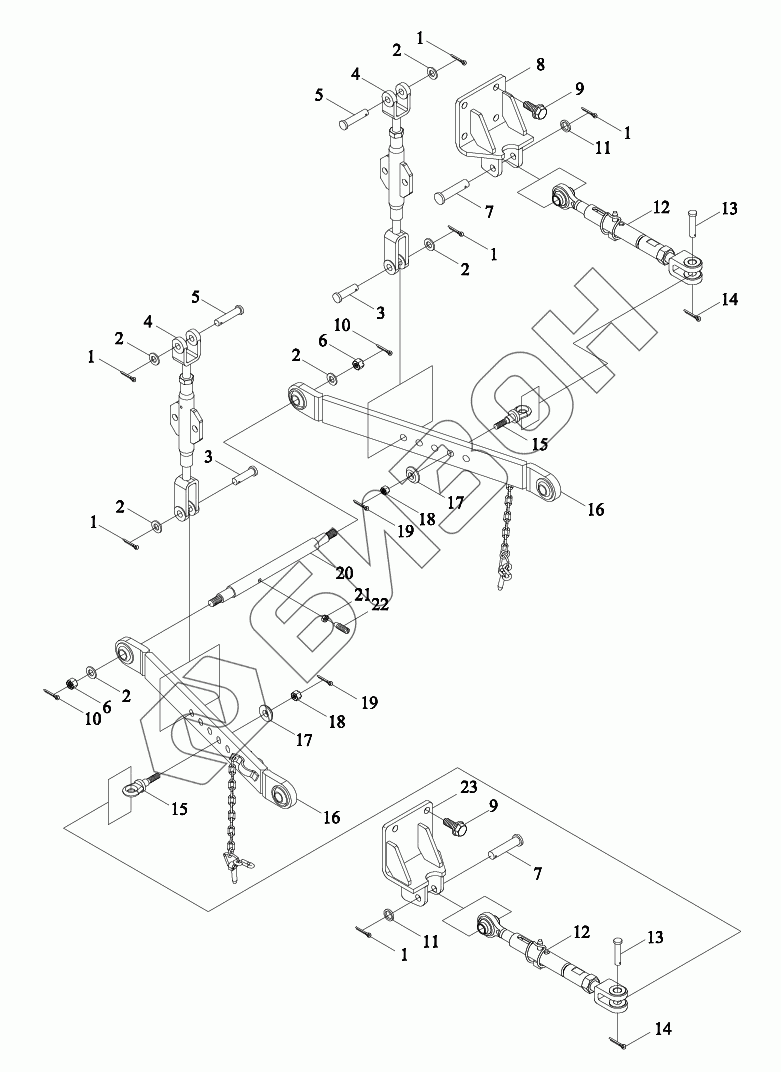

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Навеска 1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.56.001 | FT250.56.001 | Подвеска в сборе |
Загрузка ...
|
|
| 1 | GBT91-4X28-A0P | Ось |
Загрузка ...
|
|
| 2 | GBT97.1-16-A0P | Кольцо прокладочное |
Загрузка ...
|
|
| 3 | FT250.56.104 | Штифт соединительный |
Загрузка ...
|
|
| 4 | FT250.56.011 | Рычаг подъемный |
Загрузка ...
|
|
| 5 | FT250.56.101a | Штифт соединительный |
Загрузка ...
|
|
| 6 | GBT6178-M16-8-A3L | Гайка |
Загрузка ...
|
|
| 7 | FT250.56.106 | Штифт соединительный |
Загрузка ...
|
|
| 8 | FT250.56.015 | Кронштейн |
Загрузка ...
|
|
| 9 | GBT16674.1-M14X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT91-4X36-A0P | Шплинт |
Загрузка ...
|
|
| 11 | FT250.56.103 | Втулка резиновая |
Загрузка ...
|
|
| 12 | FT250.56.016a | Рычаг ограничительный |
Загрузка ...
|
|
| 13 | GBT882-B16X55 | Ось |
Загрузка ...
|
|
| 14 | GBT91-5X32-A0P | Шплинт |
Загрузка ...
|
|
| 15 | FT250.56.138a | Штифт соединительный |
Загрузка ...
|
|
| 16 | FT250.56.013 | Тяга нижняя |
Загрузка ...
|
|
| 17 | FT250.56.139a | Диск |
Загрузка ...
|
|
| 18 | GBT6178-M14-8-A3L | Гайка |
Загрузка ...
|
|
| 19 | GBT91-3.2X28-A0P | Шплинт |
Загрузка ...
|
|
| 20 | FT250.56.102 | Вал |
Загрузка ...
|
|
| 21 | GBT6172.1-M12-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 22 | FT250.56.125 | Винт |
Загрузка ...
|
|
| 23 | FT250.56.018 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
