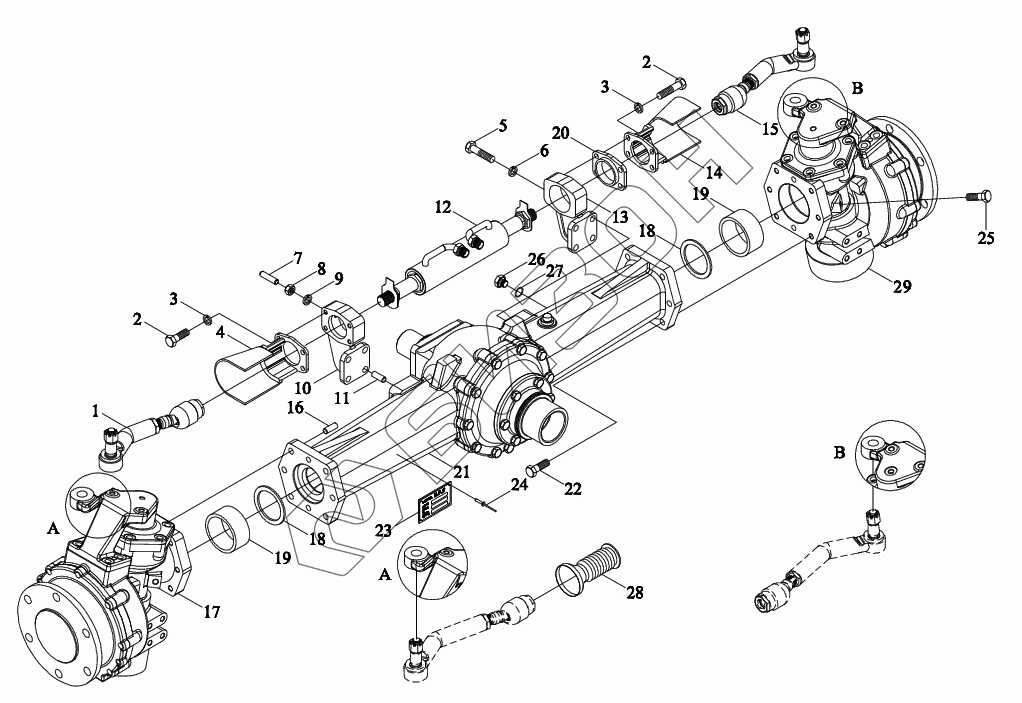

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Передний ведущий мост в сборе
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TL02311010000 | TL02311010000 | Мост приводной |
Загрузка ...
|
|
| 1 | TL02311010007 | Поперечная тяга |
Загрузка ...
|
|
| 2 | GBT70.1-M8X20-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 3 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 4 | TL02311020008 | Кожух - обтекатель |
Загрузка ...
|
|
| 5 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 7 | GBT71-M6X20-14H-A2L | Винт |
Загрузка ...
|
|
| 8 | GBT6174-M6-110HV30-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 9 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 10 | TL02311010013 | Держатель неподвижный |
Загрузка ...
|
|
| 11 | GBT119.1-6h8X14-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 12 | TL02311010006 | Гидроцилиндр |
Загрузка ...
|
|
| 13 | TL02311010012 | Держатель неподвижный |
Загрузка ...
|
|
| 14 | TL02311020009 | Кожух - обтекатель |
Загрузка ...
|
|
| 15 | TL02311010008 | Поперечная тяга |
Загрузка ...
|
|
| 16 | GBT119.1-10h8X20-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 17 | TL02311010004 | Левый привод |
Загрузка ...
|
|
| 18 | TL02311010010 | Шайба регулировочная |
Загрузка ...
|
|
| 19 | TL02311010009 | Втулка фиксирующая |
Загрузка ...
|
|
| 20 | TL02311010011 | Колпачок |
Загрузка ...
|
|
| 21 | TL02311010003 | Картер редуктора главной передачи |
Загрузка ...
|
|
| 22 | GBT5783-M10X35-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 23 | 9F650-26B010004A0 | Табличка паспортная |
Загрузка ...
|
|
| 24 | GBT827-2.5X4-A3L | Заклёпка |
Загрузка ...
|
|
| 25 | TL02311020010 | Болт |
Загрузка ...
|
|
| 26 | CP4D304010028 | Пробка резьбовая |
Загрузка ...
|
|
| 27 | GBT3452.1-10.6X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 28 | TL02311010080 | Кожух защитный |
Загрузка ...
|
|
| 29 | TL02311010005 | Правый привод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
