Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Пол
TL02452100000K
TL02452100000K
TL02452100000K
1
1
2
2
2
2
3
3
3
3
4
5
5
6
7
7
7
8
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
28
29
30
30
31

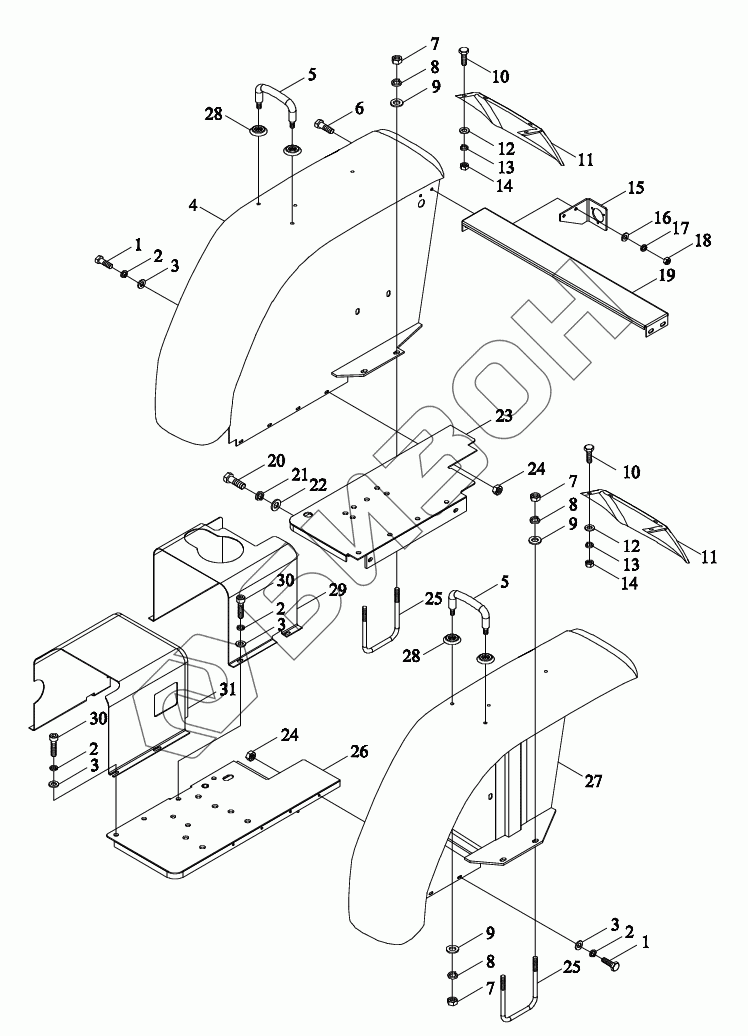

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TL02452100000K | TL02452100000K | Пол в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 3 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 4 | TL02452010003 | Щиток грязевой |
Загрузка ...
|
|
| 5 | FT250.47.163 | Подлокотник |
Загрузка ...
|
|
| 6 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | GBT6170-M12-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 8 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 9 | GBT97.1-12-A0P | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT5783-M5X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | TE250.45C.4 | Щиток грязевой |
Загрузка ...
|
|
| 12 | GBT97.1-5-A0P | Шайба плоская |
Загрузка ...
|
|
| 13 | GBT93-5-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | GBT6170-M5-8-A2L | Гайка |
Загрузка ...
|
|
| 15 | TE250.45A-02 | Пластина крепёжная |
Загрузка ...
|
|
| 16 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 17 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 18 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 19 | TE250.45A-01 | Планка усиления |
Загрузка ...
|
|
| 20 | GBT5783-M10X25-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 21 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 22 | GBT97.1-10-A0P | Шайба плоская |
Загрузка ...
|
|
| 23 | TE250.45U.4 | Пол |
Загрузка ...
|
|
| 24 | GBT6170-M6-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 25 | FT250.47.130 | U-образный болт |
Загрузка ...
|
|
| 26 | TE250.45U.3 | Пол |
Загрузка ...
|
|
| 27 | TL02452010001 | Щиток грязевой |
Загрузка ...
|
|
| 28 | TE250.45E.5 | Кольцо прокладочное |
Загрузка ...
|
|
| 29 | GBT899-AM14-M14X1.5X45-10.9-A3 L | Плита в форме U |
Загрузка ...
|
|
| 30 | GBT5783-M5X12-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 31 | TE250.45U.5 | Плита |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
