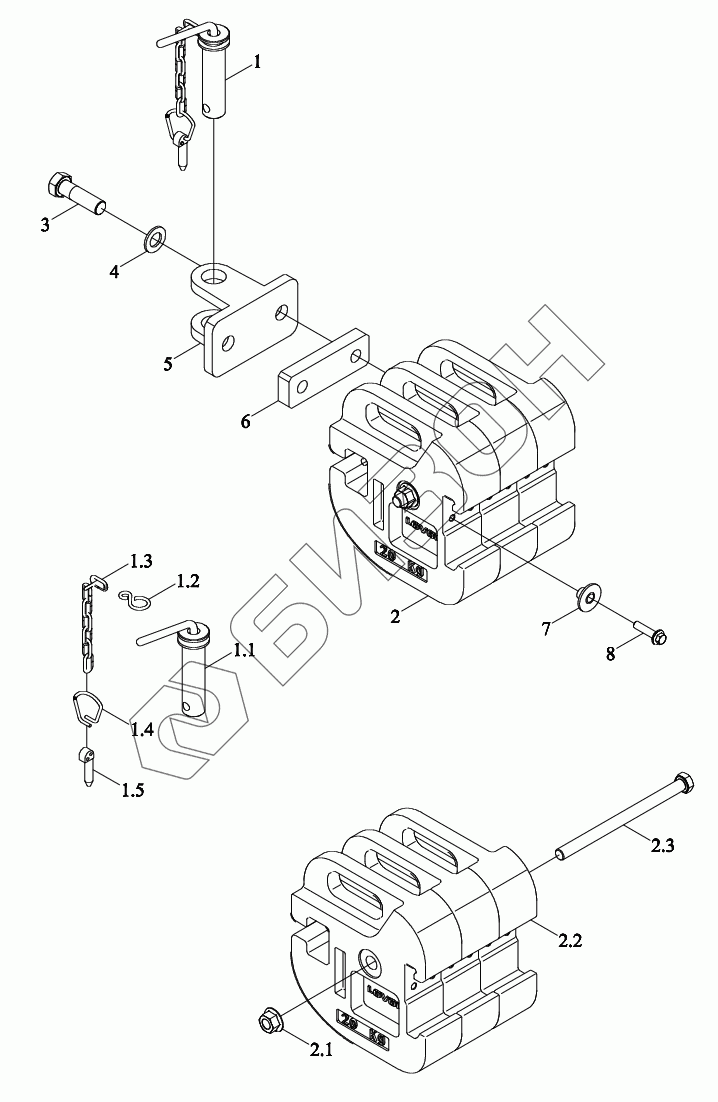

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Противовес передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
2
2.1
2.2
2.3
3
4
5
6
7
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TE1L742010000K TE1L742010000K Противовес передний в сборе
Загрузка ...
1 TB400.74A.2 Буксировочный палец и блокировочный палец в сборе
Загрузка ...
1.1 TB400.74A.2.1 Буксировочный палец
Загрузка ...
1.2 TA700.35A.1.1-01 Соединительное кольцо
Загрузка ...
1.3 FT65.56.136 Цепное кольцо
Загрузка ...
1.4 FT800.56.223 Кольцо запирающего штыря
Загрузка ...
1.5 FT800.56.224 Штифт стопорный
Загрузка ...
2 TE1L742010001K Противовес
Загрузка ...
2.1 GBT6177.1-M16-8-A3L Гайка с фланцем
Загрузка ...
2.2 TE1L742010002K Блок противовесный
Загрузка ...
2.3 TE1L742010003K Болт
Загрузка ...
3 TE254.742-04 Болт
Загрузка ...
4 GBT97.1-20-A3L Шайба плоская
Загрузка ...
5 TE254.742-02 Тяговое ушко
Загрузка ...
6 TE254.742-08 Тяговая планка
Загрузка ...
7 TE254.742.3 Лист прокладочный
Загрузка ...
8 GBT16674.1-M10X40-10.9-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
