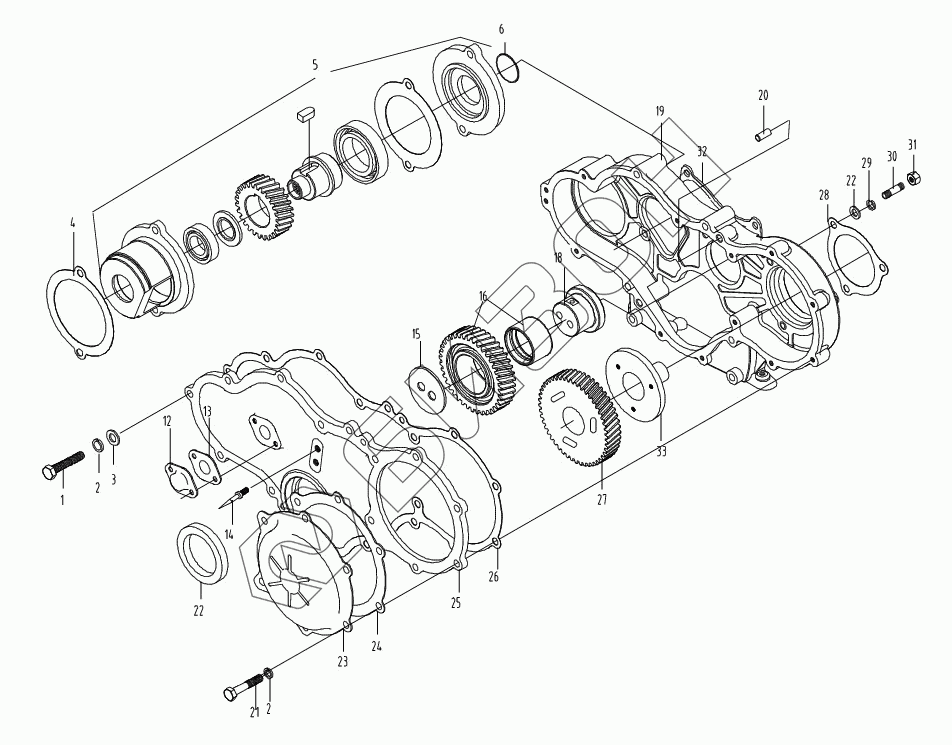

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Редуктор и привод гидронасоса
1
2
2
3
4
5
6
12
13
14
15
16
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GBT5783-M8X30-8.8 | Винт |
Загрузка ...
|
|
| 2 | GBT97.1-8 | Кольцо прокладочное |
Загрузка ...
|
|
| 3 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 4 | 4L22BT-01707 | Подушка |
Загрузка ...
|
|
| 5 | 4L22BT-01700 | Привод гидронасоса |
Загрузка ...
|
|
| 6 | GBT3452.1-37.5X2.65 | Кольцо в форме О |
Загрузка ...
|
|
| 12 | 4L22BT-01008 | Накладка |
Загрузка ...
|
|
| 13 | KM385T-01036 | Подушка |
Загрузка ...
|
|
| 14 | KM385T-01034 | Стрелка указателя мертвой точки |
Загрузка ...
|
|
| 15 | L375-01014 | Плита нажимная |
Загрузка ...
|
|
| 16 | 4L22BT-01200 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | 4L22BT-01015 | Вал |
Загрузка ...
|
|
| 19 | 4L22BT-01007-1 | Редуктор |
Загрузка ...
|
|
| 20 | GBT119-B8X18 | Штырь |
Загрузка ...
|
|
| 21 | GBT5782-M8X55-8.8 | Шпилька |
Загрузка ...
|
|
| 22 | GBT9877-DR55X75X12FJ | Сальник |
Загрузка ...
|
|
| 23 | 4L22BT-01025 | Передняя крышка |
Загрузка ...
|
|
| 24 | L375-01030 | Подушка |
Загрузка ...
|
|
| 25 | 4L22BT-01008 | Крышка |
Загрузка ...
|
|
| 26 | 4L22BT-01009 | Подушка |
Загрузка ...
|
|
| 27 | 4L22BT-01011 | Колесо зубчатое |
Загрузка ...
|
|
| 28 | KM385-01010M | Подушка |
Загрузка ...
|
|
| 29 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 30 | GBT898-AM8X20 | Шпилька |
Загрузка ...
|
|
| 31 | GBT6170-M8 | Гайка |
Загрузка ...
|
|
| 32 | L375-01007 | Подушка |
Загрузка ...
|
|
| 33 | L375-01012 | Фланец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
