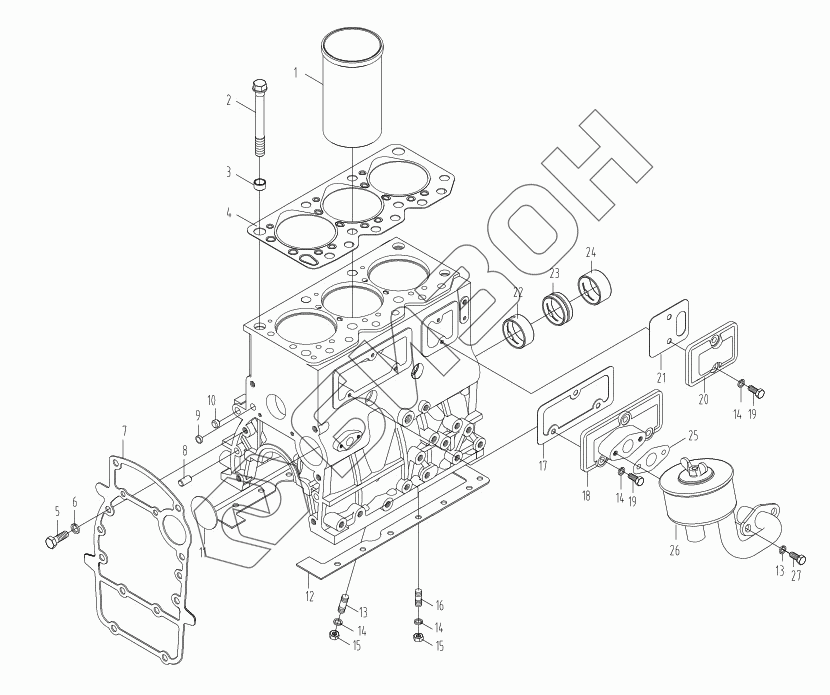

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Рубашка цилиндра
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | KM485QB-01003 | Рубашка цилидра |
Загрузка ...
|
|
| 2 | KM485QB-01005 | Болт |
Загрузка ...
|
|
| 3 | L375-01103 | Втулка фиксирующая |
Загрузка ...
|
|
| 4 | KM385QB-01002S-1 | Подушка |
Загрузка ...
|
|
| 5 | GBT5783-M10X30-8.8 | Болт |
Загрузка ...
|
|
| 6 | GBT93-10 | Кольцо прокладное |
Загрузка ...
|
|
| 7 | KM385T-01018M | Подушка |
Загрузка ...
|
|
| 8 | GBT119-B10X20 | Штырь |
Загрузка ...
|
|
| 9 | L375-01115 | Пробка коническая |
Загрузка ...
|
|
| 10 | L375-01104 | Заглушка |
Загрузка ...
|
|
| 11 | L375-01102 | Заставленная пластинка |
Загрузка ...
|
|
| 12 | KM385T-01019M | Подушка |
Загрузка ...
|
|
| 13 | GBT898-AM8X22 | Шпилька |
Загрузка ...
|
|
| 14 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 15 | GBT6170-M8 | Гайка |
Загрузка ...
|
|
| 16 | GBT898-AM8X16 | Шпилька |
Загрузка ...
|
|
| 17 | LL380-01015 | Подушка |
Загрузка ...
|
|
| 18 | LL380-01012H | Боковая крышка |
Загрузка ...
|
|
| 19 | GBT5783-M10X25 | Болт |
Загрузка ...
|
|
| 20 | LL480-01013-3 | Боковая крышка |
Загрузка ...
|
|
| 21 | LL380-01015 | Подушка |
Загрузка ...
|
|
| 22 | KM485QB-01114 | Втулка |
Загрузка ...
|
|
| 23 | L375-01113 | Втулка |
Загрузка ...
|
|
| 24 | L375-01112 | Втулка |
Загрузка ...
|
|
| 25 | LL480-01011 | Подушка |
Загрузка ...
|
|
| 26 | KM385T-01200-1 | Корпус |
Загрузка ...
|
|
| 27 | GBT5783-M8X18 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
